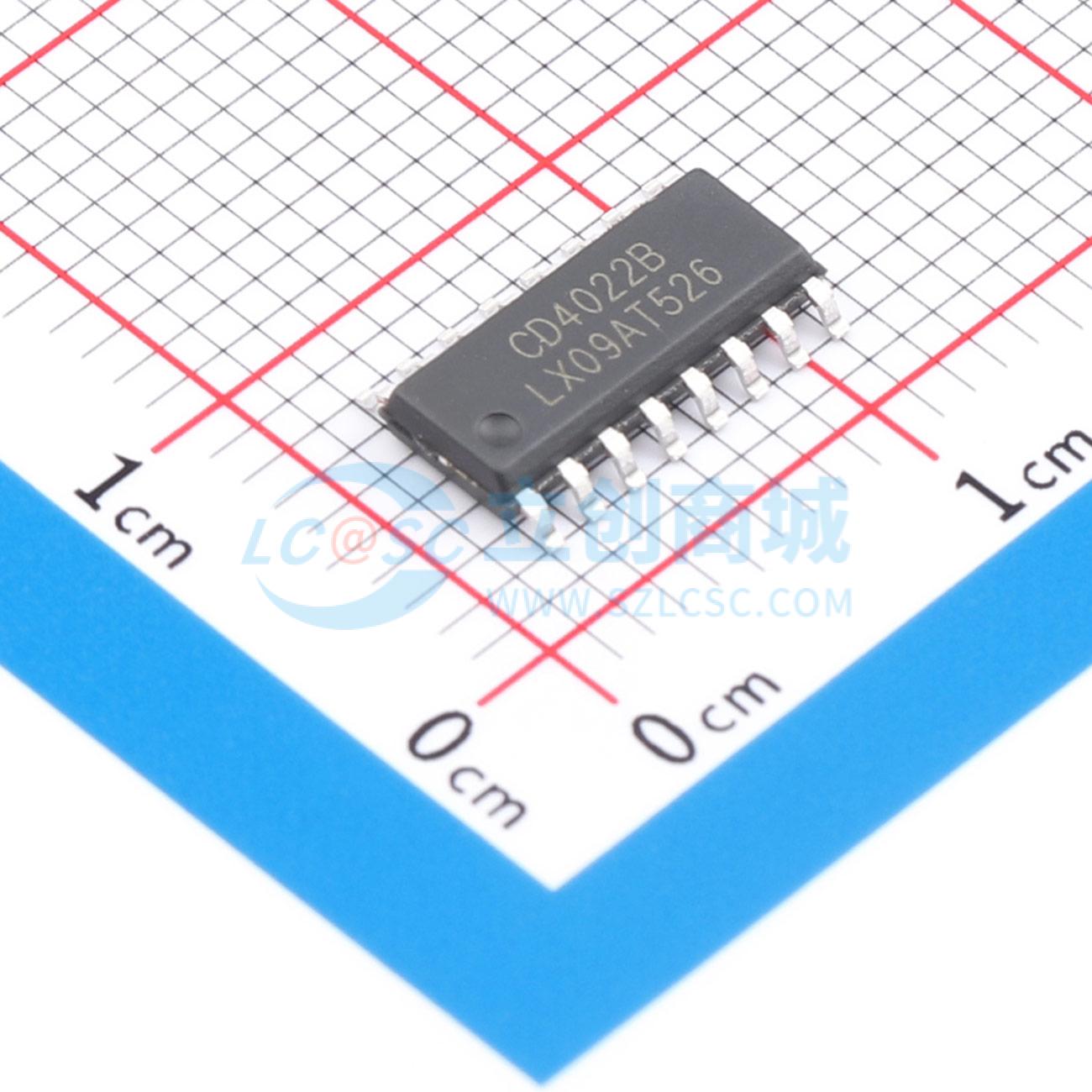

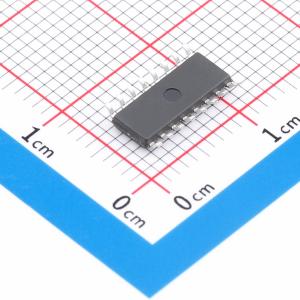

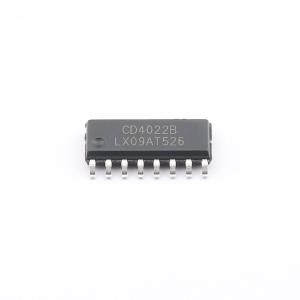

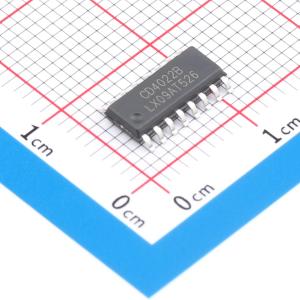

CD4022BM(LX)
4位Johnson十进制计数器，具有无毛刺输出、进位输出、时钟输入和主复位输入，具备自动计数码校正功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4022是一款具有8个解码输出的CMOS十进制计数器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- CD4022BM(LX)
- 商品编号
- C52261117
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 十进制计数器 | |
| 分辨率(位) | 4 | |
| 系列 | CD4000 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~15V | |
| 元件数 | 1 | |
| 触发沿 | 上升沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | - | |
| 传播延迟(tpd) | 85ns@15V,50pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 复位功能；级联计数器；自动校准 |
商品概述
该器件是一款4位Johnson十进制计数器，提供八个无毛刺的高电平有效十进制输出。它具备来自最高位触发器的低电平有效进位输出，以及上升沿和下降沿计数时钟输入和优先异步主复位输入。在两种情况下计数器会递增计数：当CP1为低电平时CP0出现低到高转换，或当CP0为高电平时CP1出现高到低转换。级联时，在计数器处于4、5、6、7状态期间保持低电平的Q4-7（上划线）输出可用于驱动下一级的CP0输入。MR引脚输入高电平可将计数器异步复位至零状态，此操作不受时钟输入影响。内部电路提供自动计数码校正功能，任何非法码后可在九个时钟脉冲内恢复正常计数模式。电路以VSS为参考，在3V ~ 15V的推荐电源电压范围内工作，未使用的输入必须连接到VDD、VSS或其他输入。
商品特性
- 电源电压范围：3V ~ 15V
- 自动计数修正
- 电源电压额定值：5V，10V，15V
- 工作温度范围：-40℃ ~ +125℃
- 封装形式：DIP16/SOP16/TSSOP16
