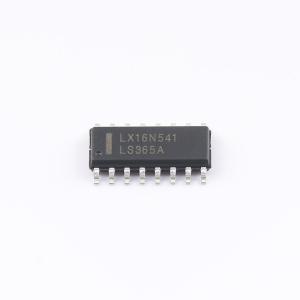

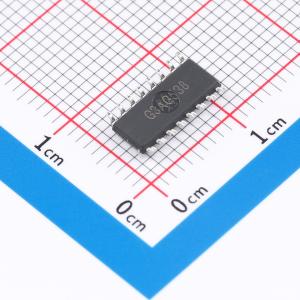

SN74LS365ADR(LX)
六缓冲器/线路驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS365ADR(LX)
- 商品编号
- C52261121
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 6 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 35mA | |
| 拉电流(IOH) | 35mA | |
| 系列 | 74LS | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 11ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
SN74LS365是一款六缓冲器/线驱动器，其输出为三态，由输出使能输入控制。当输出使能输入为高电平时，输出将呈现高阻抗关闭状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。
商品特性
- 三态输出
- 工作温度范围：-40°C到+125°C
- 封装信息：DIP16/SOP16
