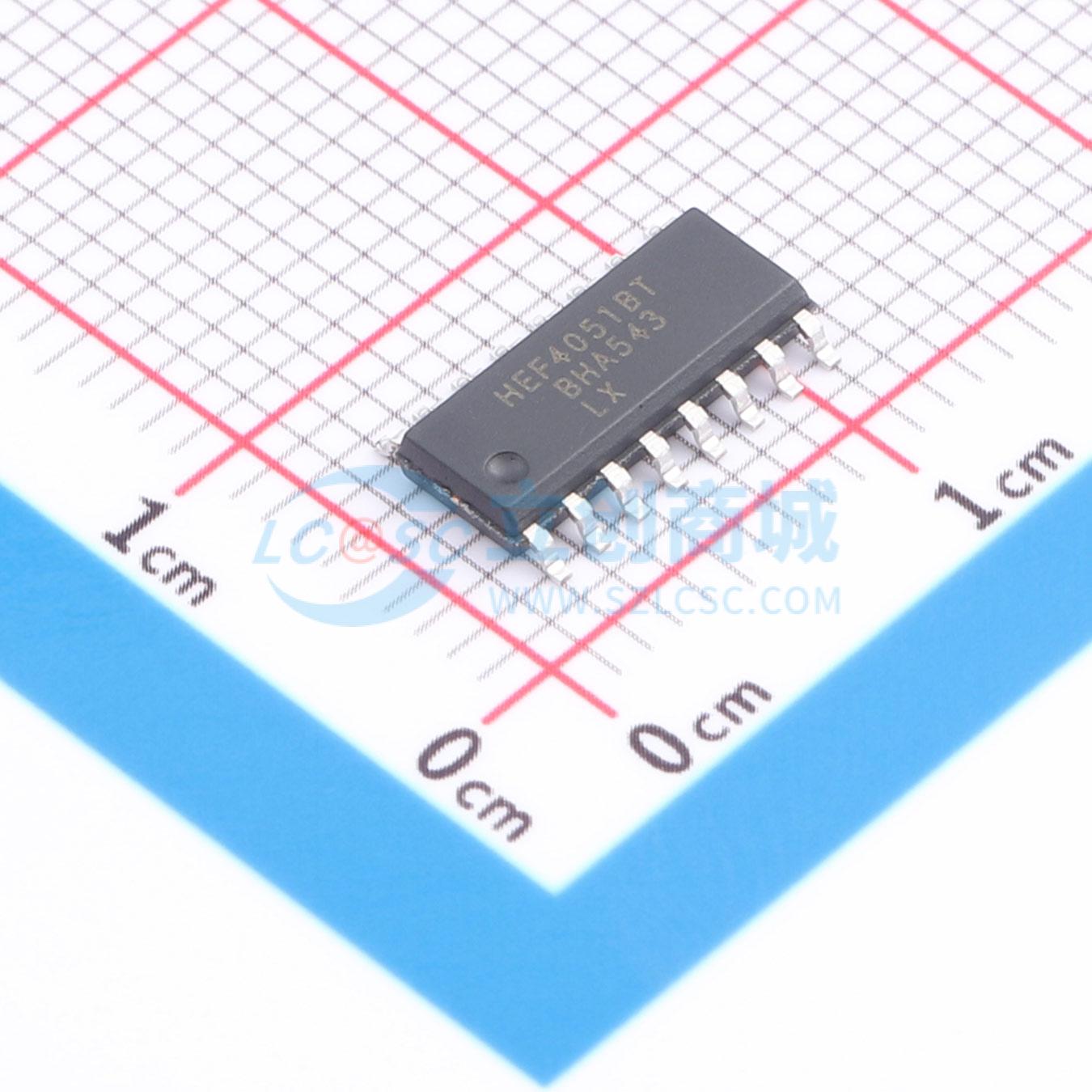

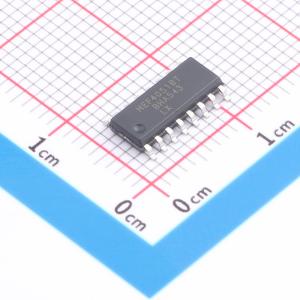

温馨提醒：图片仅供参考，商品以实物为准
HEF4051BT(LX)
8通道模拟多路复用器/解复用器，含三个地址输入、低电平使能输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HEF4051是一款8通道模拟多路复用器/解复用器，具有三个地址输入（S1至S3）和一个低电平有效使能输入。它有八个独立输入/输出端（Y0至Y7）和一个公共输入/输出端（Z）。该器件包含八个双向模拟开关，每个开关的一侧连接到一个独立输入/输出端（Y0至Y7），另一侧连接到公共输入/输出端（Z）
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HEF4051BT(LX)
- 商品编号
- C52261126
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.262996克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 115Ω | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns | |
| 功能特性 | 双向模拟通道 |
商品概述
HEF4051是一款8通道模拟多路复用器/解复用器，具有三个地址输入（S1至S3）、一个低电平有效使能输入（E）、八个独立输入/输出（Y0至Y7）以及一个公共输入/输出（Z）。该器件包含八个双向模拟开关，每侧连接一个独立输入/输出（Y0至Y7），另一侧连接至公共输入/输出（Z）。当E为低电平时，通过S1至S3选择八个开关中的一个（低阻抗导通状态）。当E为高电平时，所有开关均处于高阻抗关断状态，与S1至S3无关。若需要先断后通，则必须使用使能输入。VDD和VSS是数字控制输入（S1至S3，以及E）的电源电压连接。VDD至VSS的范围为3V至9V。模拟输入/输出（Y0至Y7，以及Z）的摆幅可在作为正极限的VDD和作为负极限的VEE之间。VDD - VEE不得超过9V。未使用的输入必须连接到VDD、VSS或另一个输入。作为数字多路复用器/解复用器工作时，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接。
商品特性
- 宽电源电压范围：3V至9V
- 完全静态操作
- 5V和9V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40℃到+125℃
- 封装信息：SOP16/TSSOP16
