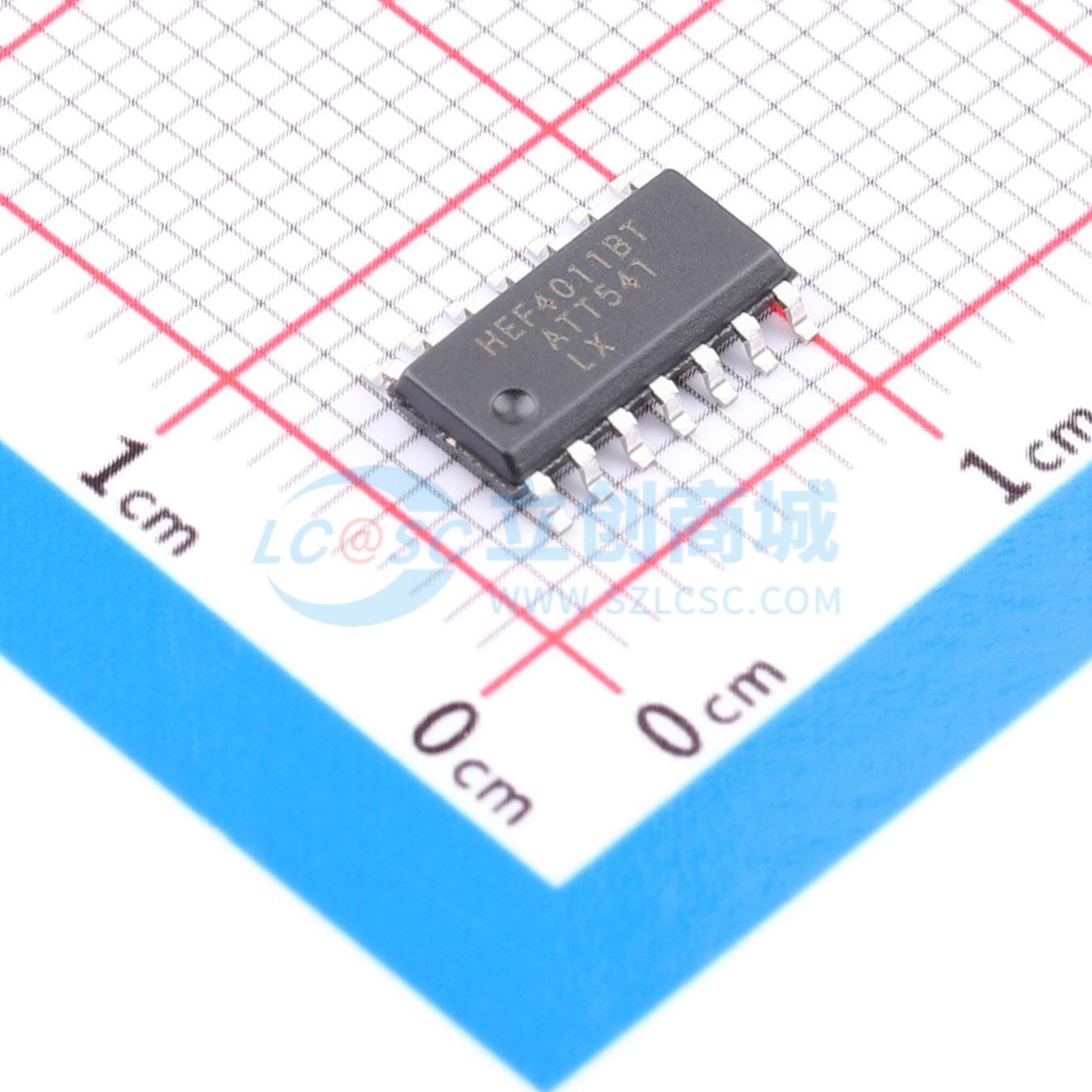

温馨提醒：图片仅供参考，商品以实物为准
HEF4011BT(LX)
四2输入与非门，输出全缓冲，抗噪能力强，输入输出有静电保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HEF4011是一个CMOS四路双输入输入与非门。所有的输入和输出都被缓冲。该装置具有标准化和对称的输出特性。其正常工作时VDD接电源，VSS通常接地，VDD范围为3V～15V。没有使用的输入端必须接电源，地或者其他输入端。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HEF4011BT(LX)
- 商品编号
- C52261131
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.28657克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；14.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 90ns@15V | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HEF4011是一款四路2输入与非门。其输出经过完全缓冲，具备极高的抗噪性，且对输出阻抗的模式变化不敏感。该器件在参考VSS（通常为地）的推荐VDD电源电压范围3V至15V内工作。未使用的输入端必须连接至VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围，从3V至15V
- 完全静态操作
- 5V、10V和15V参数额定值
- 标准化的对称输出特性
- 输入和输出均具备静电防护
- 工作温度范围指定为-40℃至+125℃
- 封装信息：SOP14
