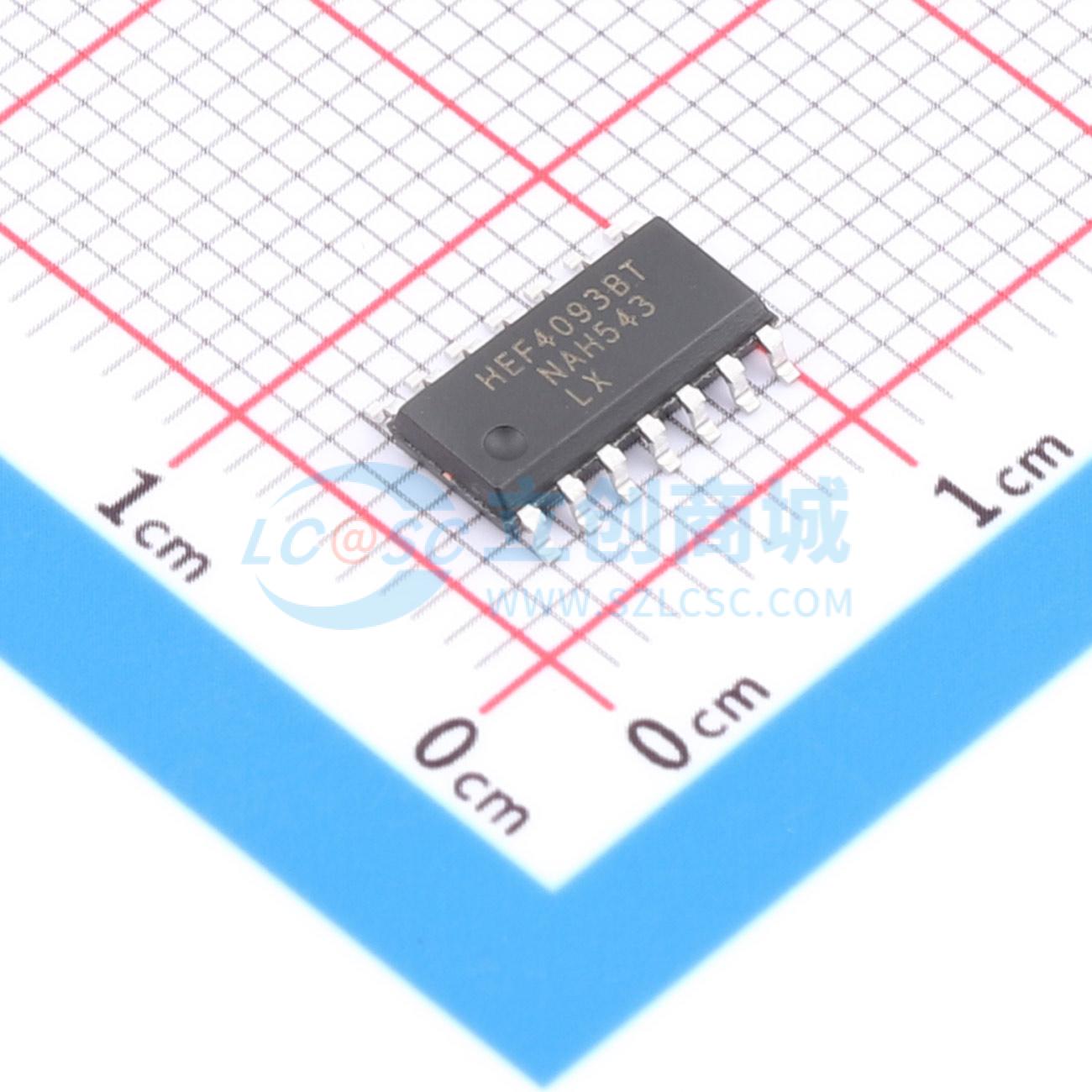

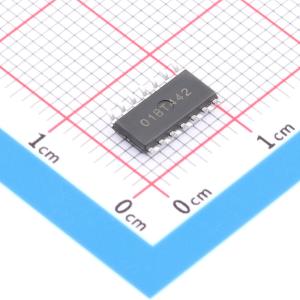

温馨提醒：图片仅供参考，商品以实物为准
HEF4093BT(LX)
4路2输入施密特与非门，带施密特触发器电路，全静态工作，具标准对称输出特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HEF4093是具有施密特触发输入的4通道、双输入、3V至15V的与非门。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- HEF4093BT(LX)
- 商品编号
- C52261129
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.21875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 9.95V；14.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 50ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
HEF4093是一款四路二输入施密特与非门。每个输入端均集成施密特触发器电路。其正阈值电压VT+与负阈值电压VT-的数值不同，两者之间的差值定义为迟滞电压VH。器件工作电压范围为3 V ~ 15 V。未使用的输入端必须连接至VDD、VSS或其他输入端。
商品特性
- 电源电压范围：3 V ~ 15 V
- 施密特触发器输入
- 全静态工作
- 5V、10V和15V参数额定值
- 标准对称输出特性
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：SOP14/TSSOP14
