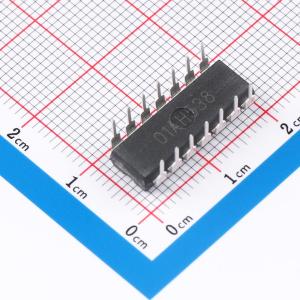

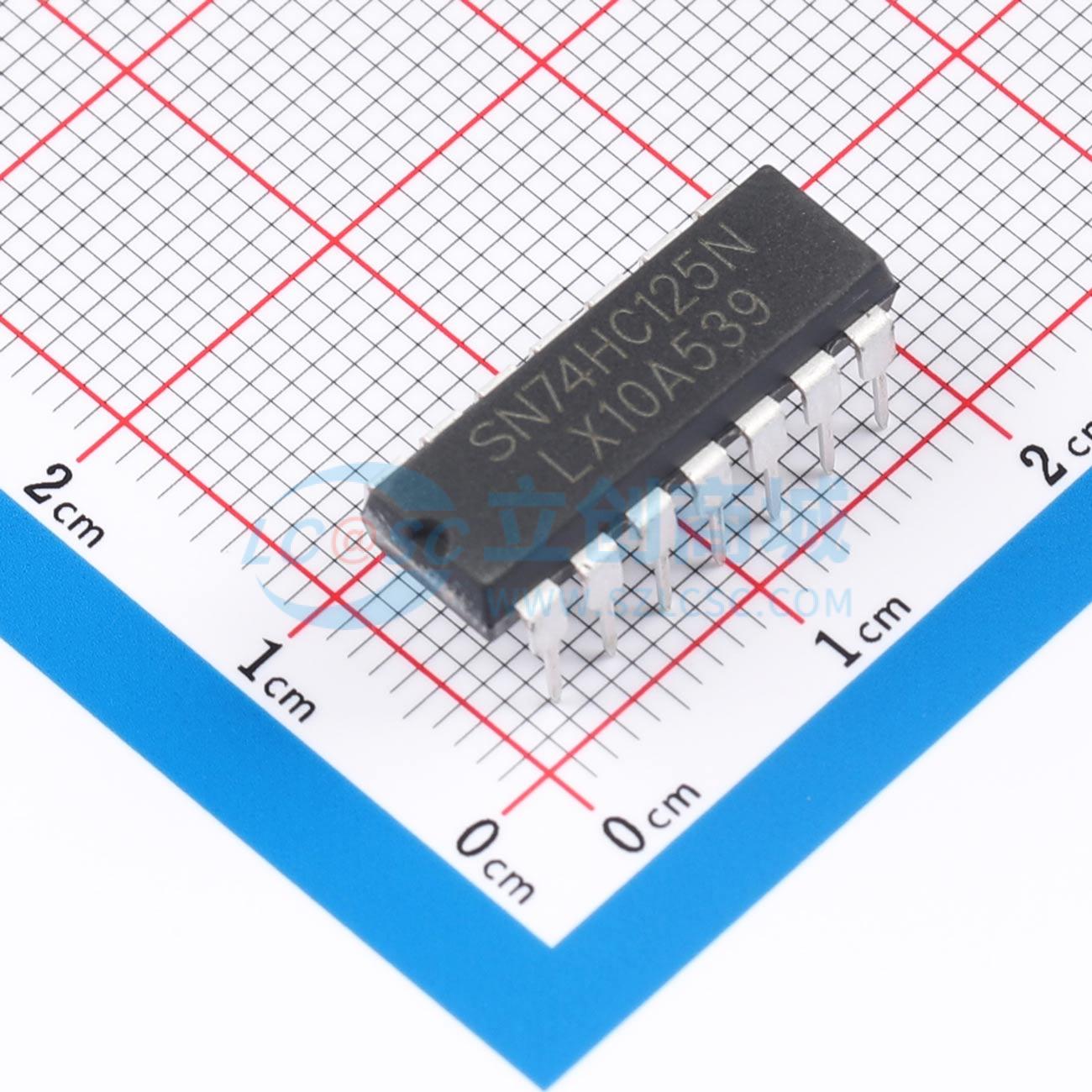

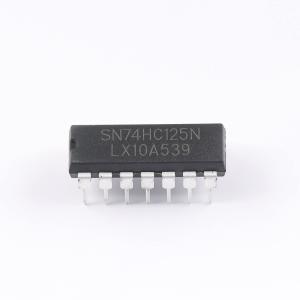

SN74HC125N(LX)
带三态控制的4路缓冲器/线驱动器，输出内置钳位二极管，有CMOS和TTL两种输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC125N(LX)
- 商品编号
- C52261122
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | - | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 35mA | |
| 拉电流(IOH) | 35mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 9ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74HC/HCT125是一款具有三态输出的4路缓冲器/线驱动器，其输出状态由输出使能输入（nOE）控制。当nOE为高电平时，输出呈现高阻态。该器件输出端内置钳位二极管，允许通过限流电阻将输入接口连接至高于VCC的电压。
商品特性
- SN74HC125：CMOS输入电平
- SN74HCT125：TTL输入电平
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14/SOP14/TSSOP14
