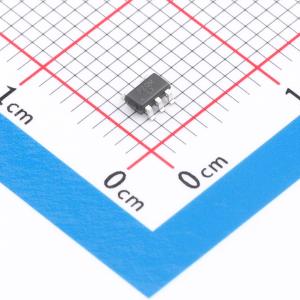

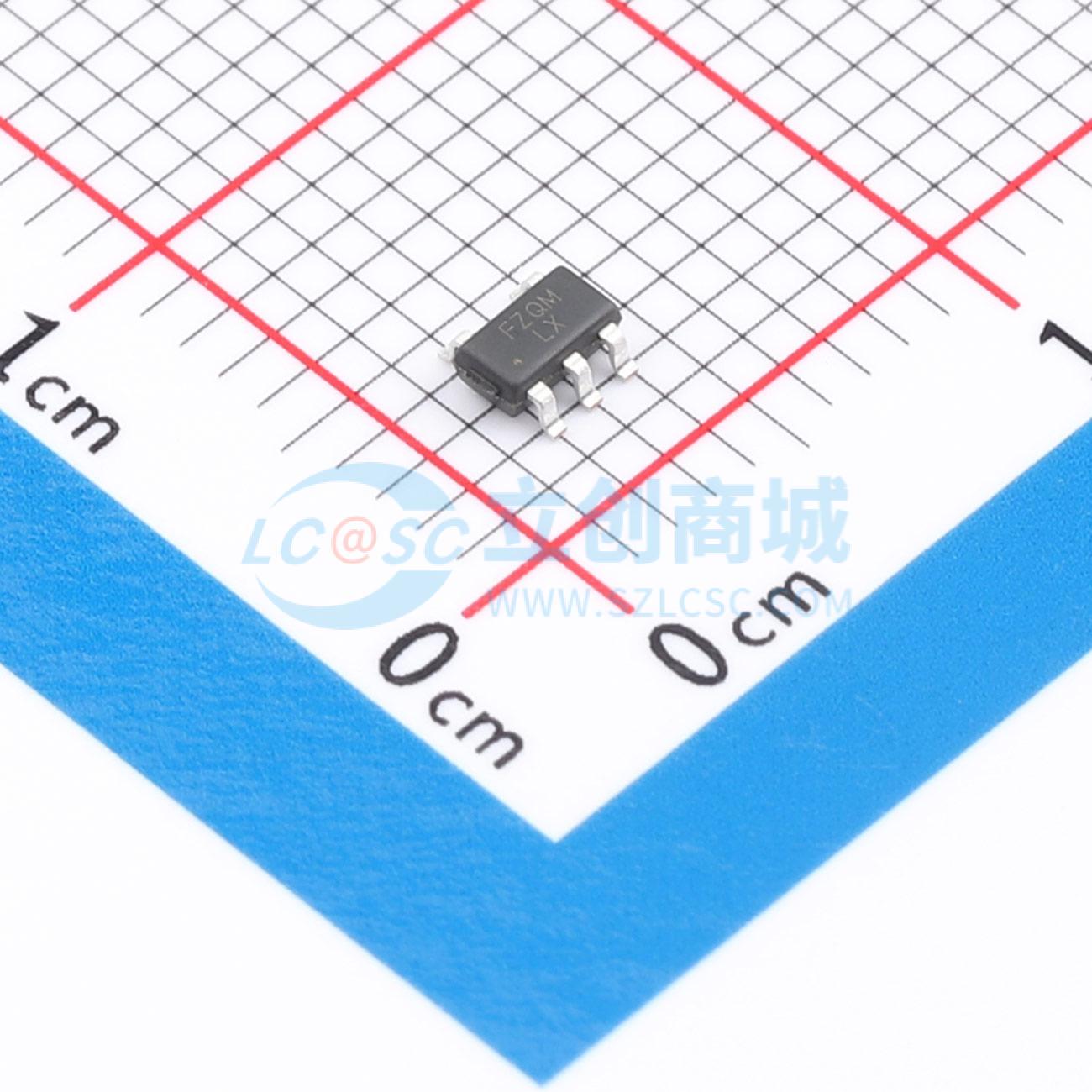

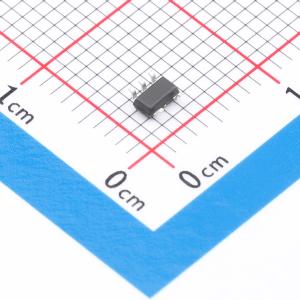

MCP1416T-E/OT(LX)

单路高速栅极驱动器，可将单路兼容TTL输入转换为单路大电流高压输出，输入输出支持同相

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 能够提供1.5A峰值电流的高速MOSFET驱动器。
品牌名称: LX(灵星芯微)
商品型号: MCP1416T-E/OT(LX)
商品编号: C52261119
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该电路主要功能是将单路兼容TTL输入转换为单路大电流高压输出，输出具备一定的驱动能力，输入输出可支持同相。其具备可靠性，工作电压范围为+4.5V ~ +18V，逻辑输入电压范围为-5V ~ VDD + 0.3V，输入兼容TTL，输出峰值电流为1.5A（VDD = 18V），工作温度范围为-40 ~ +85℃，封装形式为SOT23-5。

商品特性

工作电压范围：+4.5V ~ +18V
逻辑输入电压范围：-5V ~ VDD + 0.3V
输入兼容TTL
输出峰值电流：1.5A（VDD = 18V）
工作温度范围：-40 ~ +85℃
封装形式：SOT23-5
具备可靠性

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	4.5V~18V
	上升时间(tr)	10ns
	下降时间(tf)	10ns

	属性	参数值
	传播延迟 tpLH	15ns
	传播延迟 tpHL	20ns
	特性	-
	工作温度	-40℃~+85℃
	输入高电平(VIH)	2.4V
	输入低电平(VIL)	800mV
	静态电流(Iq)	-
	功能特性	-
