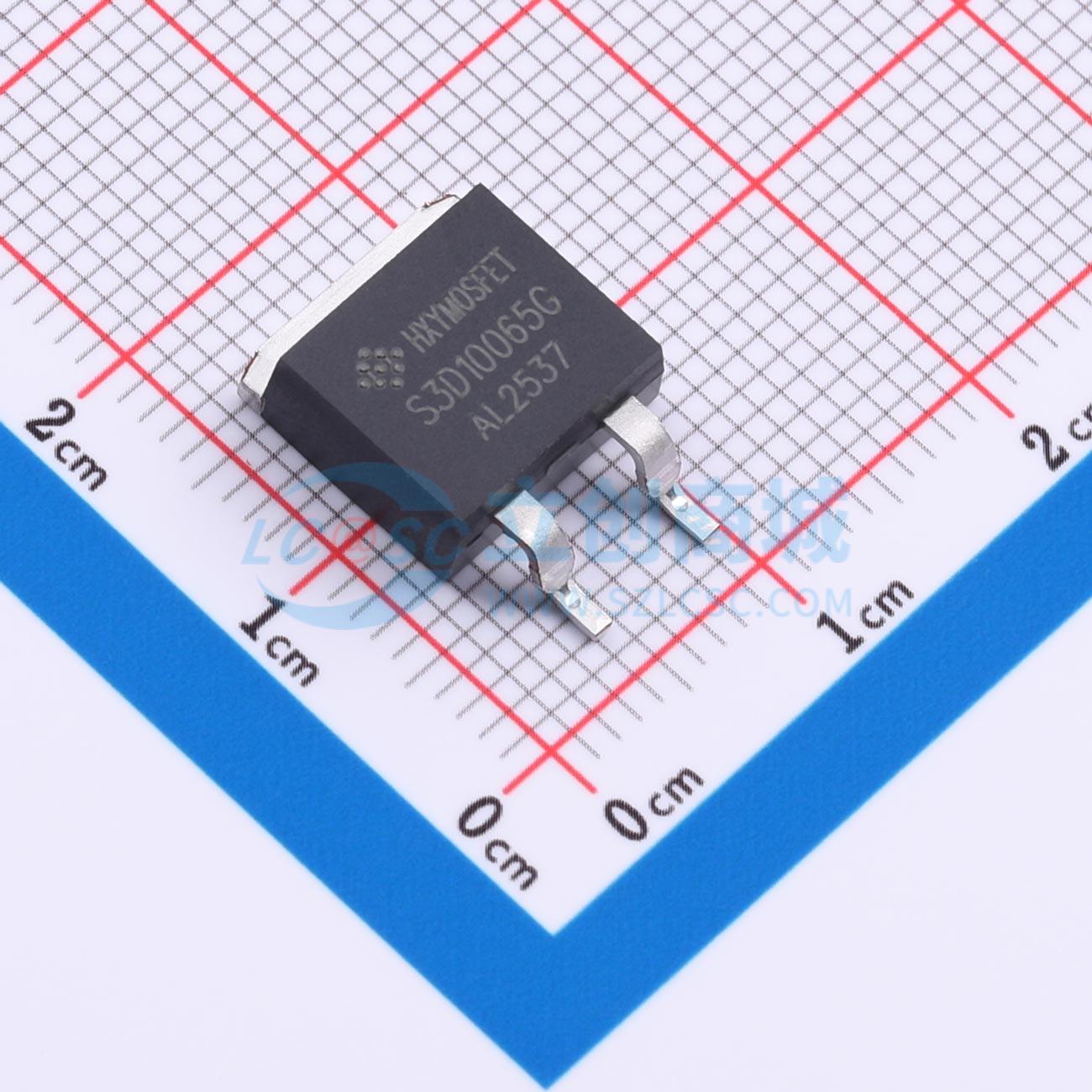

温馨提醒：图片仅供参考，商品以实物为准
S3D10065G-HXY
碳化硅肖特基二极管，适用于高频开关应用，具有零反向恢复电流和温度无关开关行为
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，具备10A的正向电流（IF）和650V的反向重复峰值电压（VR），正向压降（VF）为1.51V。其基于碳化硅材料的特性，具有优异的开关性能和较高的工作温度能力，适用于需要高效能与紧凑设计的电力转换场合。器件在高频率整流、电源适配器、光伏逆变以及储能系统中表现出良好的稳定性和低损耗特性，是现代电力电子设计中实现高效率和高可靠性的关键元件之一。
- 商品型号
- S3D10065G-HXY
- 商品编号
- C52194989
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 24.4A | |
| 正向压降(Vf) | 1.51V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 70A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频工作
- 与温度无关的开关行为
- 极快开关速度
- VF 具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
