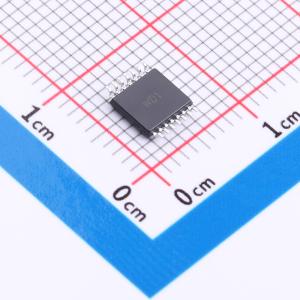

温馨提醒：图片仅供参考，商品以实物为准

TXS0104EPWR-HXY

4位双向电压电平转换器，无方向控制，具备VCC隔离功能，支持部分掉电模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款转换器/电平移位器支持双向通道操作，确保了数据传输速率可达24Mbps的高效性能。它设计用于连接不同电压逻辑电平的数字电路，其中VCCA端口的工作电压范围为1.65V至3.6V，而VCCB端口则能处理从2.3V到5.5V的输入电压。此特性使其成为在多电压系统环境中实现稳定信号传输的理想选择。适用于需要精确电压转换和保持信号完整性的应用场合，例如在低功耗设备与高性能计算平台之间的接口设计。该器件通过提供可靠的数据传输解决方案，简化了复杂电子系统的集成挑战。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: TXS0104EPWR-HXY
商品编号: C52195060
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.165306克(g)

商品参数

	属性	参数值
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；输出使能高阻；集成上拉电阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	I2C；单总线
	芯片类型	电平转换器

商品概述

这款4位反相转换器是一款双向电压电平转换器，可用于在多电压系统之间建立数字开关兼容性。它采用两个独立可配置的电源轨，其中A端口支持1.65V至3.6V的工作电压（配合跟踪VccA电源），B端口支持2.3V至5.5V的工作电压（配合跟踪VccB电源）。上述优势提供了对较低和较高逻辑电平的支持，同时能在1.8V、2.5V、3.3V和5V电压电路节点之间提供双向转换能力。将输出使能(OE)输入置为低电平时，所有I/O口均被强制进入高阻态，从而显著降低静态电流消耗。为确保上电或掉电期间保持高阻态，OE引脚应通过下拉电阻连接到GND；该电阻的最小值由驱动器的电流源能力决定。

商品特性

无需方向控制
数据速率：24 Mbps（推挽式），2 Mbps（开漏式）
A端口电压范围1.65V至3.6V，B端口电压范围2.3V至5.5V（VCCA ≤ VCCB）
VCC隔离特性：若任一VCC输入处于GND，则两个端口均处于高阻态
无需电源时序要求：VCCA或VCCB均可先上电
IOFF支持部分掉电模式操作
工作温度范围：-40℃ 至 +85℃

应用领域

手机/智能手机
MART
IPC
通用输入/输出

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	24Mbps
	工作电压(VCCA)	1.65V~3.6V
	工作电压(VCCB)	2.3V~5.5V
	元件数	1
