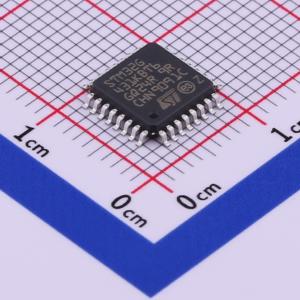

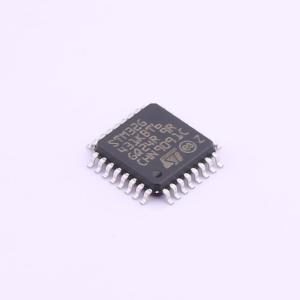

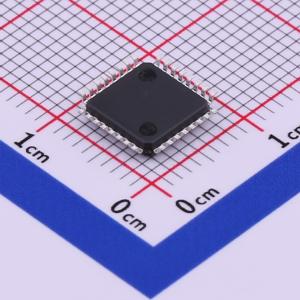

STM32G431KBT6实物图
STM32G431KBT6商品缩略图
STM32G431KBT6商品缩略图
STM32G431KBT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32G431KBT6

环保标识
  • 带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有128 KB Flash存储器、数学加速器和中等模拟电平集成

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有128 KB Flash存储器、数学加速器和中等模拟电平集成

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32G431KBT6
  • 商品编号

    C529357
  • 商品封装

    LQFP-32(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.18克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频170MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量26
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.71V~3.6V
应用领域-
详细信息
  • 特性

Arm Cortex-M4 处理器概述

处理器核心特性

  • CPU 型号:带浮点单元(FPU)的 32 位 Cortex-M4
  • 性能
    • 最大频率:170 MHz
    • 最大 DMIPS(每秒指令数):213
  • 加速器
    • ART 加速器:实现从闪存零等待状态执行
  • 工作条件
    • 电压范围:1.71 V 至 3.6 V(VDD 和 VDDA 均适用)

硬件加速器

  • 数学硬件加速器
    • CORDIC:用于加速三角函数
    • FMAC:滤波数学加速器,用于三角函数

存储系统

  • 闪存
    • 128 Kbytes,支持 ECC,专有代码读出保护(PCROP),安全内存区域,1 Kbyte OTP
    • ECC(错误校正码)用于错误检测和纠正
    • PCROP(专有代码读出保护)用于代码安全
  • SRAM(静态随机存取存储器)
    • 22 Kbytes,前 16 Kbytes 支持硬件奇偶校验
  • 常规助推 SRAM
    • 10 Kbytes,在指令和数据总线上,支持硬件奇偶校验(CCM SRAM)

电源管理

  • 复位和供电管理
    • 上电/下电复位(POR/PDR/BOR)
    • 可编程电压检测器(PVD)
  • 低功耗模式
    • 睡眠、停止、待机和关断模式
  • 电池供电
    • VBAT 用于实时时钟(RTC)和备份寄存器

时钟管理

  • 振荡器
    • 4 至 48 MHz 晶体振荡器
    • 32 kHz 振荡器,带有校准功能
    • 内部 16 MHz RC 振荡器,可选 PLL(± 1% 准确度)
    • 内部 32 kHz RC 振荡器(± 5% 准确度)
  • 互联矩阵
    • 12 通道 DMA(直接内存访问)控制器
  • 模数转换(ADC)
    • 2 个 ADC,转换时间 0.25 μs(最多 23 个通道)
    • 16 位分辨率,硬件过采样,0 至 3.6 V 转换范围

数模转换(DAC)

  • 4 个 12 位 DAC 通道

模拟比较器

  • 4 个超快速轨到轨模拟比较器

运算放大器

  • 3 个运算放大器,可在可编程增益放大器(PGA)模式下使用,所有端子均可访问

定时器

  • 最多 86 个定时器,包括:
    • 1 个 32 位定时器
    • 2 个 16 位定时器
    • 1 个 16 位定时器,带 2 个 IC/OC,一个 OCN/PWM
    • 2 个 16 位定时器,带 IC/OC/OCN/PWM
    • 2 个看门狗定时器(独立,窗口)
    • 1 个 SysTick 定时器:24 位倒计数器
    • 2 个 16 位基本定时器
    • 1 个低功耗定时器

通信接口

  • 串行接口
    • 1 个 FDCAN(灵活数据通道访问网络)
    • 3 个 I2C(快速模式加)
    • 4 个 USART/UART(ISO 7816 接口,LIN,IrDA,调制解调器控制)
    • 1 个 LPUART(低功耗通用异步接收器/发射器)
    • 3 个 SPI(串行外设接口)
    • 1 个 SAI(串行音频接口)
    • USB 2.0 全速接口,支持 LPM(低功耗模式)和 BCD(二进制编码十进制数)
    • IRTIM(红外接口)
    • USB Type-C™/USB 电源传输控制器(UCPD)
  • 真随机数生成器(RNG)CRC(循环冗余校验)计算单元

开发支持

  • 调试与测试
    • 串行线调试(SWD)
    • JTAG(联合测试行动组)
    • 嵌入式跟踪宏单元™ 以增强调试能力

此处理器设计用于需要高性能、实时处理和强大的安全特性的应用,适用于广泛的嵌入式系统。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN5348 STM32 器件上的 FDCAN 外设 1.0(中文) 查看详情 ST(意法半导体)_AN5405 FDCAN 协议在 STM32 引导加载程序 3.0 中的使用(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5094:从STM32F334/303系列微控制器迁移到STM32G431xx/G474xx/G491xx微控制器的4.0版本(英文) 查看详情 ST(意法半导体)_AN5306 运算放大器 (OPAMP) 在 STM32G4 系列 1.0 中的应用(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5224 STM32 DMAMUX:DMA 请求路由器 1.0(英文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN5738 STM32G4 系列寿命估算 1.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4296 以IAR EWARM、Keil MDK-ARM 和基于GNU 的工具链来使用STM32F303/358xx CCM RAM 的概述与技巧 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0431 STM32G431xx/441xx 裝置勘誤表 7.0(英文) 查看详情
