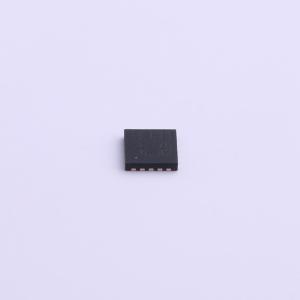

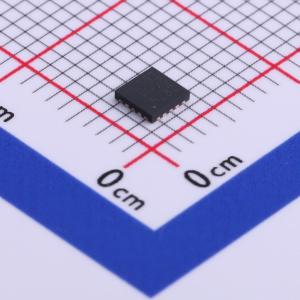

温馨提醒：图片仅供参考，商品以实物为准
STM32L011F3U3TR
超低功耗Arm Cortex-M0+ MCU，具有8-KB Flash存储器和32 MHz CPU
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L011F3U3TR
- 商品编号
- C529419
- 商品封装
- UFQFPN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.089克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 16 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
这是一款采用Arm 32位Cortex-M0+核心的超低功耗平台设备，具备多种低功耗模式和丰富的外设接口。
商品特性
- 超低功耗平台：电源范围1.65V至3.6V，温度范围-40℃至125℃；待机模式功耗0.23μA（2个唤醒引脚），停止模式功耗0.29μA（16条唤醒线），停止模式+RTC+2KB RAM保持功耗0.54μA；运行模式功耗低至76μA/MHz；唤醒时间5μs（从Flash）；12位ADC转换功耗41μA@10ksps。
- 核心：Arm 32位Cortex-M0+，频率范围32kHz至32MHz，0.95 DMIPS/MHz。
- 复位与电源管理：超安全低功耗掉电复位（BOR），支持5个可选阈值；超低功耗上电复位/掉电复位（POR/PDR）；可编程电压检测器（PVD）。
- 时钟源：0至32MHz外部时钟；32kHz振荡器（用于RTC，带校准）；高速内部16MHz工厂微调RC（±1%）；内部低功耗37kHz RC；内部多速低功耗65kHz至4.2MHz RC；PLL用于CPU时钟。
- 预编程引导加载程序：支持USART、SPI。
- 开发支持：支持Serial wire debug。
- I/O接口：最多28个快速I/O（23个I/O耐受5V）。
- 存储器：最多16KB Flash（带ECC）；2KB RAM；512B数据EEPROM（带ECC）；20字节备份寄存器；扇区保护防止读写操作。
- 封装：TSSOP14、TSSOP20、UFQFPN20（3x3mm）、UFQFPN28（4x4mm）、UFQFPN32（5x5mm）、LQFP32（7x7mm）、WLCSP25（2.133x2.070mm）；所有封装均为ECOPACK2。
- 模拟外设：12位ADC（1.14Msps，最多10通道，低至1.65V）；2个超低功耗比较器（支持窗口模式和唤醒能力，低至1.65V）。
- DMA控制器：5通道，支持ADC、SPI、I2C、USART、定时器。
- 通信接口：1个USART（支持ISO7816、IrDA）；1个低功耗UART；1个SPI（16Mbits/s）；1个I2C（支持SMBus/PMBus）。
- 定时器：7个定时器，包括1个16位4通道定时器、1个16位2通道定时器、1个16位超低功耗定时器、1个SysTick、1个RTC、2个看门狗（独立/窗口）。
- 其他：CRC计算单元；96位ID。
