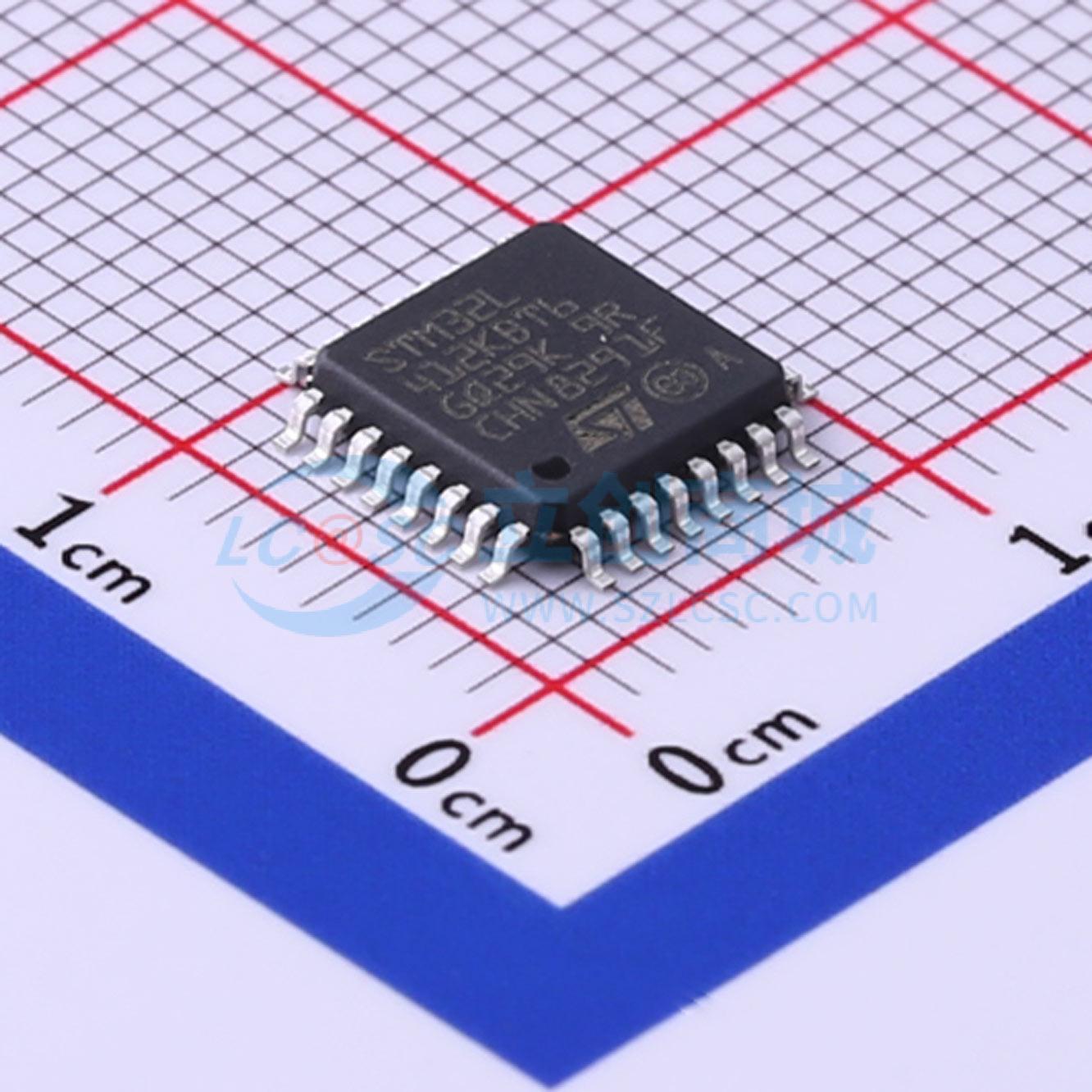

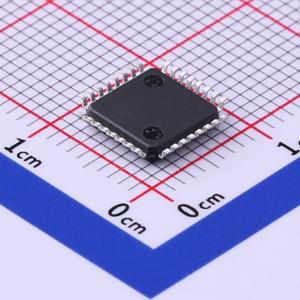

温馨提醒：图片仅供参考，商品以实物为准
STM32L412KBT6
带FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有128-KB Flash存储器和USB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用FlexPowerControl实现超低功耗。1.71V至3.6V电源。-40℃至85/125℃温度范围。V_BAT模式下300nA：为RTC和32×32位备份寄存器供电。16nA关机模式（4个唤醒引脚）。32nA待机模式（4个唤醒引脚）。RTC待机模式下245nA。停止2模式下0.7μA，带RTC时0.95μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L412KBT6
- 商品编号
- C529438
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 40KB | |
| EEPROM容量 | - | |
| I/O数量 | 26 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗Arm® Cortex®-M4 32位MCU+FPU，100DMIPS，最高128KB Flash，40KB SRAM，具备模拟功能和外部SMPS。
商品特性
- 超低功耗，带FlexPowerControl
- 电源范围1.71V至3.6V
- 温度范围-40℃至85/125℃
- VBAT模式下300nA：为RTC和32x32位备份寄存器供电
- 关机模式16nA（4个唤醒引脚）
- 待机模式32nA（4个唤醒引脚）
- 带RTC的待机模式245nA
- Stop2模式0.7μA，带RTC时0.95μA
- 运行模式（LDO模式）79μA/MHz
- 运行模式（3.3V SMPS模式）28μA/MHz
- 批量采集模式（BAM）
- Stop模式唤醒时间4μs
- 掉电复位（BOR）
- 互连矩阵
- 核心：Arm®32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash内存0等待状态执行，频率最高80MHz，MPU，100DMIPS和DSP指令
- 性能基准：1.25 DMIPS/MHz（Drystone 2.1）；273.55 CoreMark®（3.42 CoreMark/MHz@80MHz）
- 能量基准：442 ULPMark-CP®；165 ULPMark-PP®
- 时钟源：4至48MHz晶振；32kHz RTC晶振（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；系统时钟用PLL
- 最多52个快速I/O，多数支持5V耐受
- RTC带硬件日历、闹钟和校准
- 最多12个电容感应通道：支持触摸键、线性和旋转触摸传感器
- 10个定时器：1个16位高级电机控制定时器，1个32位和2个16位通用定时器，1个16位基本定时器，2个低功耗16位定时器（可在Stop模式使用），2个看门狗，SysTick定时器
- 存储器：128KB单bank Flash（专有代码读出保护）；40KB SRAM（含8KB硬件奇偶校验）；Quad SPI内存接口带XIP能力
- 模拟外设（独立供电）：2个12位ADC（5Msps，最多16位硬件过采样，200μA/Msps）；2个运算放大器带内置PGA；1个超低功耗比较器；精确2.5V或2.048V参考电压缓冲输出
- 12个通信接口：USB2.0全速无晶振方案（带LPM和BCD）；3个I2C FM+（1Mbit/s，SMBus/PMBus）；3个USARTs（支持ISO7816、LIN、IrDA、modem）；1个LPUART（Stop2唤醒）；2个SPI（及1个Quad SPI）；IRTIM（红外接口）
- 14通道DMA控制器
- 真随机数生成器
- CRC计算单元，96位ID
- 所有封装符合ECOPACK2®
- 开发支持：串行线调试（SWD）、JTAG、Embedded Trace Macrocell™
