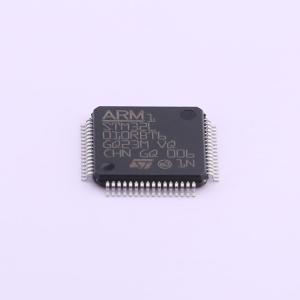

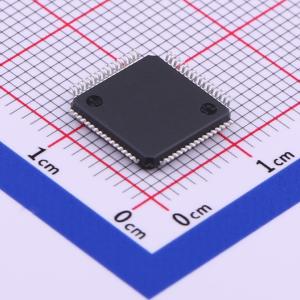

STM32L010RBT6实物图
STM32L010RBT6商品缩略图
STM32L010RBT6商品缩略图
STM32L010RBT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32L010RBT6

环保标识
  • 超低功耗超值系列Arm Cortex-M0+ MCU,具有128-KB Flash存储器和32 MHz CPU

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗超值系列Arm Cortex-M0+ MCU,具有128-KB Flash存储器和32 MHz CPU

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32L010RBT6
  • 商品编号

    C529418
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    0.35克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M0
CPU最大主频32MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量51
ADC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

超低功耗微控制器规格

电源与工作范围

  • 电源: 工作电压范围为 1.8V 至 3.6V。
  • 温度范围: 工作温度范围为 -40°C 至 85°C。

功率模式与唤醒功能

  • 待机模式: 消耗 0.29μA,带有两个唤醒引脚。
  • 停止模式: 需要 0.43μA,带有十六个唤醒线路。
  • 停止模式 + 实时时钟 + 20K 字节 RAM 保持: 消耗 0.86μA。
  • 运行模式: 提供低至 93μA/MHz 的性能。
  • 唤醒时间: 从闪存切换需要 5μs。
  • 12 位 ADC 转换: 在 10ksps 下实现 41μA。

处理核心

  • 架构: 基于 Arm® 32 位 Cortex®-M0+。
  • 频率范围: 工作频率范围为 32kHz 至 32MHz。
  • 性能: 提供 0.95 DMIPS/MHz。
  • 复位与电源管理: 配备超低功耗 BOR(掉电复位)具有五个可选阈值和超低功耗 POR/PDR。

时钟源

  • 外部时钟: 支持频率范围为 0 至 32MHz。
  • 内部振荡器: 包括一个用于实时时钟的 32kHz 振荡器,并具有校准功能、一个内部 16MHz 工厂调谐 RC(±1%),以及一个内部低功耗 37kHz RC。
  • CPU 时钟 PLL: 可配置高达 32MHz。

存储组件

  • 闪存: 配备 128K 字节存储空间。
  • RAM: 提供 20K 字节内存。
  • 数据 EEPROM: 包含 512 字节。
  • 备份寄存器: 包括 20 字节容量。
  • 保护: 配备扇区保护以防止读写操作。

模拟外设

  • ADC: 12 位转换器,最多支持 16 个通道(工作电压低至 1.8V)。
  • DMA 控制器: 支持 ADC、SPI、I2C、USART 和定时器。
  • 外围通信接口: 包括 51 个快速 I/O,其中 45 个耐受 5V 电压。
  • USART、I2C、SPI 支持: 完全集成。
  • 定时器: 包括 8 个定时器,包括 1 个 16 位定时器,最多支持 4 个通道;2 个 16 位定时器,最多支持 2 个通道;1 个超低功耗 16 位定时器;1 个 SysTick;1 个 RTC;以及 2 个看门狗(独立/窗口)。

其他特性

  • CRC 计算单元: 用于数据完整性检查。
  • 唯一标识符: 提供 96 位标识符。
  • LFQFP64 封装: 符合 ECOPACK2 标准,以实现环境可持续性。

此微控制器专为需要低功耗、高效率和在各种工作条件下具备强大功能的应用而设计。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4467 STM32L0xx 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN4718 如何基于 STM32L0/L1 系列设计 VBAT 系统(含外部组件)1.0(英文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4809 从 STM32L0 系列迁移至 STM32L4 系列/STM32L4+ 系列微控制器 5.0(英文) 查看详情 ST(意法半导体)_AN4654 从 STM32L1 系列迁移至 STM32L0 系列微控制器 1.0(英文) 查看详情 ST(意法半导体)_AN5408 从与 SX12xx 收发器相关的 STM32L0、STM32L1 和 STM32L4 系列迁移至 STM32WL 系列微控制器 2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4730 使用STM32L0/L4/L4+系列MCU内嵌的FIREWALL安全访问代码和数据的敏感部分 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥25.61
10+¥22.33
30+¥20.38¥1956.48

优惠活动

库存总量

(单位:)
  • 广东仓

    10

  • 江苏仓

    0

  • SMT仓

    30

购买数量(96个/托盘,最小起订量 1 个 )

起订量:1 个96个/托盘
总价金额: 0.00
