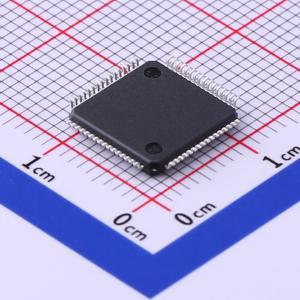

STM32G474RCT6实物图
STM32G474RCT6商品缩略图
STM32G474RCT6商品缩略图
STM32G474RCT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32G474RCT6

环保标识
  • 带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有256 KB Flash存储器、数学加速器、高分辨率定时器和高模拟电平集成

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有256 KB Flash存储器、数学加速器、高分辨率定时器和高模拟电平集成

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32G474RCT6
  • 商品编号

    C529414
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    0.35克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频170MHz
程序存储容量256KB
程序存储器类型FLASH
属性参数值
GPIO端口数量52
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.71V~3.6V
应用领域-
详细信息
  • 特性

Arm Cortex-M4 处理器概述

处理器架构

  • CPU 型号:Arm 32 位 Cortex-M4 带浮点单元(FPU)
  • 性能
    • 最大频率:170 MHz
    • 每百万指令最大指令数(DMIPS):213
  • 加速器:自适应实时加速器(ART Accelerator),用于从闪存中实现 0 等待状态执行

工作条件

  • 电压范围
    • VDD/VDDA:1.71 V 至 3.6 V

数学硬件加速器

  • CORDIC:用于三角函数加速
  • FMAC:滤波数学加速器,用于三角函数加速

内存组件

  • 闪存
    • 512 Kbytes,支持 ECC
    • 两个银行支持读写操作
    • 专有代码读出保护(PCROP)
    • 安全内存区域
    • 1 Kbyte 一次性可编程(OTP)
  • SRAM
    • 96 Kbytes,带硬件奇偶校验
  • 常规加速器
    • 32 Kbytes 的 SRAM 在指令和数据总线上,带硬件奇偶校验(CCM SRAM)

外部内存接口

  • FSMC:支持 SRAM、PSRAM、NOR 和 NAND 内存
  • 四线 SPI 内存接口

复位和电源管理

  • 电源管理
    • 上电/断电复位(POR/PDR/BOR)
    • 可编程电压检测器(PVD)
  • 低功耗模式:睡眠、停止、待机和关断
  • VBAT 电源:用于 RTC 和备份寄存器

时钟管理

  • 振荡器
  • 4 至 48 MHz 晶体振荡器
  • 32 kHz 振荡器,带有校准功能
  • 内部 16 MHz RC,带有 PLL 选项(± 1%)
  • 内部 32 kHz RC 振荡器(± 5%)

I/O 和互连矩阵

  • 快速 I/O:多达 107 个,所有均可映射到外部中断向量
  • 耐压能力:多个 I/O 具有 5 V 耐压能力
  • 互连矩阵:16 通道 DMA 控制器
  • 模拟组件
    • 512 Kbytes 的闪存,支持 ECC(两个银行)
    • 7 个 12 位 ADC(0.25 μs,多达 42 个通道)
    • 7 个 12 位 DAC 通道
    • 6 个在 PGA 模式下的运算放大器
    • 内部电压参考缓冲器(VREFBUF),支持三种输出电压

定时器

  • HRTIM(高分辨率和复杂波形生成器):6 个 16 位计数器,184 ps 分辨率,12 个 PWM
  • 2 个 32 位定时器和 2 个 16 位定时器(带有最多四个 IC/OC/PWM 或脉冲计数器和正交编码器输入)
  • 3 个 16 位 8 通道高级电机控制定时器
  • 1 个 16 位定时器(带有 2 个 IC/OCs、一个 OCN/PWM、死区时间生成以及紧急停止)
  • 2 个 16 位定时器(带有 IC/OC/OCN/PWM、死区时间生成以及紧急停止)
  • 2 个看门狗定时器(独立、窗口)
  • 1 个 SysTick 定时器(24 位减法计数器)
  • 2 个 16 位基本定时器
  • 1 个低功耗定时器

通信接口

  • FDCAN 控制器:支持灵活的数据速率
  • I2C:快速模式加(1 Mbit/s),支持 SMBus/PMBus
  • USART/UARTs:ISO 7816 接口,LIN,IrDA,调制解调器控制
  • LPUART
  • SPIs:4 至 16 个可编程位帧,2 个带有复用半双工 I2S 接口
  • SAI(串行音频接口)
  • USB 2.0 全速接口:支持 LPM 和 BCD
  • IRTIM(红外接口)
  • USB Type-C™/USB 电源传输控制器(UCPD)

其他特性

  • 真随机数发生器(RNG)
  • CRC 计算单元
  • 96 位唯一 ID
  • 开发支持:串行线调试(SWD),JTAG,嵌入式跟踪宏单元™

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN5348 STM32 器件上的 FDCAN 外设 1.0(中文) 查看详情 ST(意法半导体)_AN5405 FDCAN 协议在 STM32 引导加载程序 3.0 中的使用(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_AN4539 HRTIM 指南 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5094:从STM32F334/303系列微控制器迁移到STM32G431xx/G474xx/G491xx微控制器的4.0版本(英文) 查看详情 ST(意法半导体)_AN5306 运算放大器 (OPAMP) 在 STM32G4 系列 1.0 中的应用(英文) 查看详情 ST(意法半导体)_AN4760 四线SPI接口在STM32微控制器和微处理器中的应用 4.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5224 STM32 DMAMUX:DMA 请求路由器 1.0(英文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN5738 STM32G4 系列寿命估算 1.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4296 以IAR EWARM、Keil MDK-ARM 和基于GNU 的工具链来使用STM32F303/358xx CCM RAM 的概述与技巧 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0430 STM32G471xx/473xx/474xx/483xx/484xx 裝置勘誤表 7.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥24.34
10+¥21.22
30+¥18.78

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    1

  • SMT仓

    15

购买数量(160个/托盘,最小起订量 1 个 )

起订量:1 个160个/托盘
总价金额: 0.00
