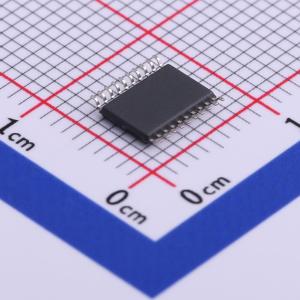

STM32L010F4P6商品缩略图

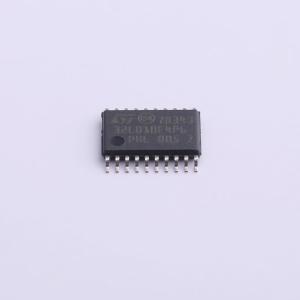

STM32L010F4P6商品缩略图

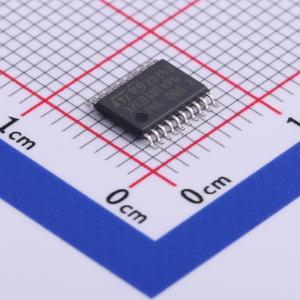

STM32L010F4P6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32L010F4P6

环保标识
  • 超低功耗超值系列Arm Cortex-M0+ MCU,具有16-KB Flash存储器和32 MHz CPU

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗超值系列Arm Cortex-M0+ MCU,具有16-KB Flash存储器和32 MHz CPU

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32L010F4P6
  • 商品编号

    C529415
  • 商品封装

    TSSOP-20
  • 包装方式

    管装

  • 商品毛重

    0.166克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频32MHz
程序存储容量16KB
程序存储器类型FLASH
属性参数值
GPIO端口数量16
ADC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

超低功耗微控制器规格

电源与工作范围

  • 电源: 工作电压范围为 1.8V 至 3.6V。
  • 温度范围: 工作温度范围为 -40°C 至 85°C。

功率模式与消耗

  • 待机模式: 在两个唤醒引脚的情况下消耗 0.23µA。
  • 停止模式: 在 16 个唤醒线上消耗 0.29µA。
  • 停止模式 + 实时时钟 + RAM 保持: 消耗降至 0.54µA。
  • 运行模式: 消耗低至 76µA/MHz。
  • 唤醒时间: 从闪存唤醒需要 5µs。
  • ADC 转换: 在每秒 10kHz 采样时消耗 41µA。

处理核心

  • 架构: 基于 Arm 32 位 Cortex-M0+。
  • 时钟速度: 范围从 32kHz 至 32MHz。
  • 性能: 在这些速度下提供 0.95 DMIPS/MHz 的性能。

重置与管理特性

  • 重置选项: 包括超低功耗欠压重置 (BOR),具有 5 个可选阈值,以及超低功耗上电重置 (POR)/ 电源跌落重置 (PDR)。

时钟源

  • 外部时钟: 支持频率范围为 0 至 32MHz。
  • 内部振荡器: 用于实时时钟的 32kHz(带校准),高速内部 16MHz 工厂调整电阻(±1%),内部低功耗 37kHz 电阻,以及内部多速低功耗 65kHz 至 4.2MHz 电阻锁相环,用于 CPU 时钟。

开发支持

  • 调试: 支持串行线调试 (SWD)。
  • 引导加载程序: 预编程引导加载程序。
  • 通信接口: 支持 USART、SPI。

输入输出与存储器

  • 输入输出端口: 最多 26 个快速 I/O,其中 23 个耐受 5 伏特。
  • 存储器: 特点是 16K 字节闪存、2K 字节 RAM、128 字节数据 EEPROM 和一个 20 字节备份寄存器,带有扇区保护以防止读写操作。

模拟外设

  • ADC: 12 位,最多 10 通道时可达 1.14Msps(降至 1.8V)。
  • DMA 控制器: 支持 ADC、SPI、I2C、USART 和定时器。
  • 外围通信接口: 支持多达 4 个接口,包括 1 个 USART、1 个 LPUART、1 个 SPI、16 Mbit/s、1 个 I2C(SMBus/PMBus)和 7 个定时器。

其他特性

  • CRC 计算单元: 用于错误检测。
  • 唯一标识: 96 位用于识别目的。
  • 符合性: 所有封装均符合 ECOPACK2 标准。

此微控制器设计用于需要高效率和低功耗的各种环境条件下的应用。

产品规格
ST(意法半导体)_DS12323 Value line 超低功耗 32 位 MCU Arm®-based Cortex®-M0+,16-Kbyte 闪存,2-Kbyte SRAM,128-byte EEPROM,ADC 3.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4467 STM32L0xx 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN4718 如何基于 STM32L0/L1 系列设计 VBAT 系统(含外部组件)1.0(英文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4809 从 STM32L0 系列迁移至 STM32L4 系列/STM32L4+ 系列微控制器 5.0(英文) 查看详情 ST(意法半导体)_AN4654 从 STM32L1 系列迁移至 STM32L0 系列微控制器 1.0(英文) 查看详情 ST(意法半导体)_AN5408 从与 SX12xx 收发器相关的 STM32L0、STM32L1 和 STM32L4 系列迁移至 STM32WL 系列微控制器 2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4730 使用STM32L0/L4/L4+系列MCU内嵌的FIREWALL安全访问代码和数据的敏感部分 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1
1+¥7.39
10+¥6.29
30+¥5.68¥420.32

优惠活动

库存总量

(单位:)
  • 广东仓

    71

  • 江苏仓

    0

  • SMT仓

    2,438

购买数量(74个/管,最小起订量 1 个 )

起订量:1 个74个/管
总价金额: 0.00

近期成交55单
