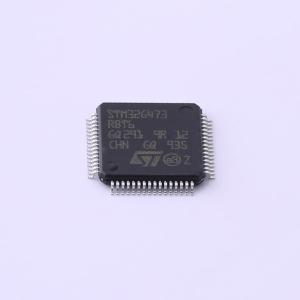

STM32G473RBT6实物图

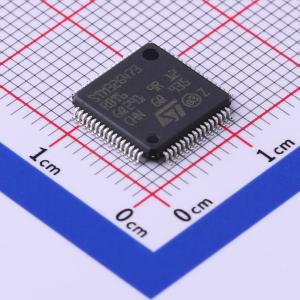

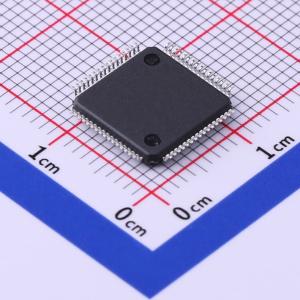

STM32G473RBT6商品缩略图
STM32G473RBT6商品缩略图
STM32G473RBT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32G473RBT6

环保标识
  • 带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有128 KB Flash存储器、数学加速器和高模拟电平集成

  • SMT扩展库
  • 描述

    带DSP和FPU的170MHz主流ARM Cortex-M4 MCU,具有128 KB Flash存储器、数学加速器和高模拟电平集成

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32G473RBT6
  • 商品编号

    C529360
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    0.35克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频170MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量52
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.71V~3.6V
应用领域-
详细信息
  • 特性

带 ART 加速器的 Arm® 32 位 Cortex-M4 CPU 规格

CPU 特性

  • 处理器:带浮点单元(FPU)的 32 位 Cortex-M4 CPU。
  • 性能:高达 170 MHz 的时钟速度,提供 213 DMIPS。
  • 加速器:自适应实时加速器(ART 加速器),可实现从闪存零等待状态执行。

工作条件

  • 电压范围:支持 VDD/VDDA 电压在 1.71 V 至 3.6 V 之间。

数学硬件加速器

  • CORDIC:用于三角函数加速。
  • FMAC:利用 CORDIC 进行三角函数加速的滤波数学加速器。

内存

  • 闪存:512 Kbytes,支持 ECC,两个银行支持读写操作,专有代码读出保护(PCROP)、安全内存区域和 1 Kbyte OTP。
  • SRAM:96 Kbytes,其中前 32 Kbytes 实现了硬件奇偶校验检查。
  • 常规加速器:指令和数据总线上额外 32 Kbytes 的 SRAM,带有硬件奇偶校验检查(CCM SRAM)。

外部内存接口

  • FSMC:支持 SRAM、PSRAM、NOR 和 NAND 内存。
  • 四线 SPI 内存接口:用于高速内存访问。

复位和电源管理

  • 复位机制:上电/断电复位(POR/PDR/BOR)、可编程电压检测器(PVD)。
  • 电源模式:睡眠、停止、待机和关断模式。
  • 电池供电:VBAT 为 RTC 和备份寄存器供电。

时钟管理

  • 晶体振荡器:4 至 48 MHz,32 kHz 并具有校准选项。
  • 内部振荡器:16 MHz RC 具有 PLL 选项(±1%),32 kHz RC(±5%)。

I/O 端口

  • 快速 I/O:多达 107 个端口,全部可映射到外部中断向量。
  • 耐压能力:多个 I/O 具有 5 V 耐压能力。
  • 互联矩阵:16 通道 DMA 控制器以实现高效的数据传输。

模拟接口

  • ADC:5 个 12 位 ADC,0.25 µs,多达 42 个通道,16 位分辨率带硬件过采样,0 至 3.6 V 转换范围。
  • DAC:7 个 12 位通道,带有 3 个带缓冲的外部通道。
  • 比较器:7 个超快轨对轨模拟比较器。
  • 运算放大器:6 个具备 PGA 功能的放大器,所有端子均可访问。
  • 电压参考缓冲器:支持三种输出电压(2.048 V、2.5 V、2.95 V)。

定时器和计数器特性

  • 定时器:多达 14 个定时器,包括 2 个 32 位定时器、2 个 16 位定时器和高级电机控制定时器。
  • 电机控制:多达 8 个 PWM 通道、死区时间生成和紧急停止功能。

通信接口

  • CAN:3 个 FDCAN 控制器。
  • 串行接口:5 个 USART/UART、1 个 LPUART、4 个 SPI、1 个 SAI 和 USB 2.0 全速接口。
  • 特殊接口:IRTIM、USB Type-C™/USB 电源控制器 (UCPD)。

安全特性

  • 随机数生成器 (RNG):确保安全运行。
  • CRC 计算单元:用于数据完整性检查。

开发支持

  • 调试:串行线调试 (SWD)、JTAG。
  • 跟踪支持:嵌入式跟踪宏单元™ 以进行全面调试和性能分析。

这套全面的功能使得带 ART 加速器的 Arm 32 位 Cortex-M4 CPU 非常适合需要高性能处理、大量内存资源和强大的通信能力的应用,同时还提供了强大的安全特性和灵活的开发支持。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN5348 STM32 器件上的 FDCAN 外设 1.0(中文) 查看详情 ST(意法半导体)_AN5405 FDCAN 协议在 STM32 引导加载程序 3.0 中的使用(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5306 运算放大器 (OPAMP) 在 STM32G4 系列 1.0 中的应用(英文) 查看详情 ST(意法半导体)_AN4760 四线SPI接口在STM32微控制器和微处理器中的应用 4.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5224 STM32 DMAMUX:DMA 请求路由器 1.0(英文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN5738 STM32G4 系列寿命估算 1.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4296 以IAR EWARM、Keil MDK-ARM 和基于GNU 的工具链来使用STM32F303/358xx CCM RAM 的概述与技巧 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0430 STM32G471xx/473xx/474xx/483xx/484xx 裝置勘誤表 7.0(英文) 查看详情
