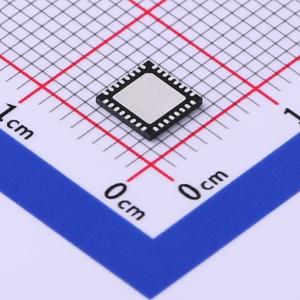

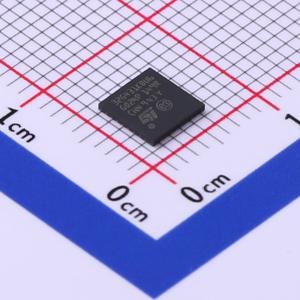

温馨提醒：图片仅供参考，商品以实物为准
STM32G431KBU6
带DSP和FPU的170MHz主流ARM Cortex-M4 MCU，具有128 KB Flash存储器、数学加速器和中等模拟电平集成
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：32位Cortex-M4 CPU，带FPU，自适应实时加速器（ART Accelerator），可实现从闪存零等待状态执行，频率高达170 MHz，213 DMIPS，具备MPU和DSP指令。 工作条件：VDD、VDDA电压范围为1.71 V至3.6 V。 数学硬件加速器：CORDIC用于三角函数加速，FMAC为滤波数学加速器。 128 KB闪存，支持ECC，具备专有代码读出保护（PCROP）和可安全存储区域，1 KB OTP。 22 KB SRAM，前16 KB实现硬件奇偶校验。 常规加速：指令和数据总线上有10 KB SRAM，带硬件奇偶校验（CCM SRAM）。 复位和电源管理：具备上电/掉电复位（POR/PDR/BOR）、可编程电压检测器（PVD）、低功耗模式（睡眠、停止、待机和关机）、VBAT为RTC和备份寄存器供电。 时钟管理：4至48 MHz晶体振荡器，32 kHz振荡器带校准，内部16 MHz RC可选PLL（±1%），内部32 kHz RC振荡器（±5%）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G431KBU6
- 商品编号
- C529358
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款基于Arm 32位Cortex-M4 CPU的微控制器，集成多种硬件加速器、丰富存储资源、低功耗管理功能及多样化通信接口。
商品特性
- 核心：Arm 32位Cortex-M4 CPU带FPU，ART加速器支持Flash零等待执行，最高频率170MHz，213 DMIPS，集成MPU和DSP指令
- 工作电压：VDD、VDDA电压范围1.71V至3.6V
- 数学硬件加速器：CORDIC（三角函数加速）、FMAC（滤波器数学加速）
- 存储：128KB Flash（带ECC支持、PCROP、安全存储区、1KB OTP）；22KB SRAM（前16KB硬件奇偶校验）；10KB CCM SRAM（指令和数据总线，硬件奇偶校验）
- 复位与电源管理：POR/PDR/BOR；可编程电压检测器PVD；低功耗模式（睡眠、停止、待机、关机）；VBAT供电RTC和备份寄存器
- 时钟管理：4至48MHz晶振；32kHz带校准振荡器；内部16MHz RC（带PLL，±1%）；内部32kHz RC振荡器（±5%）
- I/O：最多86个快速I/O，可映射到外部中断向量，部分支持5V容忍
- 封装：LQFP32（7×7mm）、LQFP48（7×7mm）、LQFP64（10×10mm）、LQFP80（12×12mm）、LQFP100（14×14mm）、UFQFPN32（5×5mm）、UFQFPN48（7×7mm）、UFBGA64（5×5mm）、WLCSP49（间距0.4）
- 模拟与数字模块：2个ADC（0.25μs，最多23通道，最高16位分辨率带硬件过采样，转换范围0至3.6V）；4个12位DAC通道（2个缓冲外部通道1MSPS，2个非缓冲内部通道15MSPS）；4个超快速轨到轨模拟比较器；3个运放（可用于PGA模式，所有端子可访问）；内部电压参考缓冲VREFBUF（支持2.048V、2.5V、2.95V输出）
- 定时器：14个定时器（含32位定时器、16位高级电机控制定时器、看门狗、SysTick、低功耗定时器等）；日历RTC带闹钟，可从停止/待机唤醒
- 通信接口：1个FDCAN控制器（灵活数据率）；3个I2C快速模式+（1Mbit/s，20mA sink，SMBus/PMBus，停止唤醒）；4个USART/UART（ISO7816、LIN、IrDA、调制解调控制）；1个LPUART；3个SPI（4-16位可编程帧，2个带复用半双工I2S）；1个SAI（串行音频接口）；USB2.0全速（LPM和BCD支持）；IRTIM（红外接口）；USB Type-C/PD控制器（UCPD）
- 安全与开发：真随机数生成器（RNG）；CRC计算单元；96位ID；支持SWD、JTAG、Embedded Trace Macrocell开发
