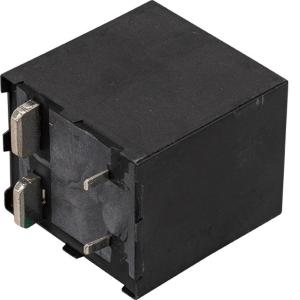

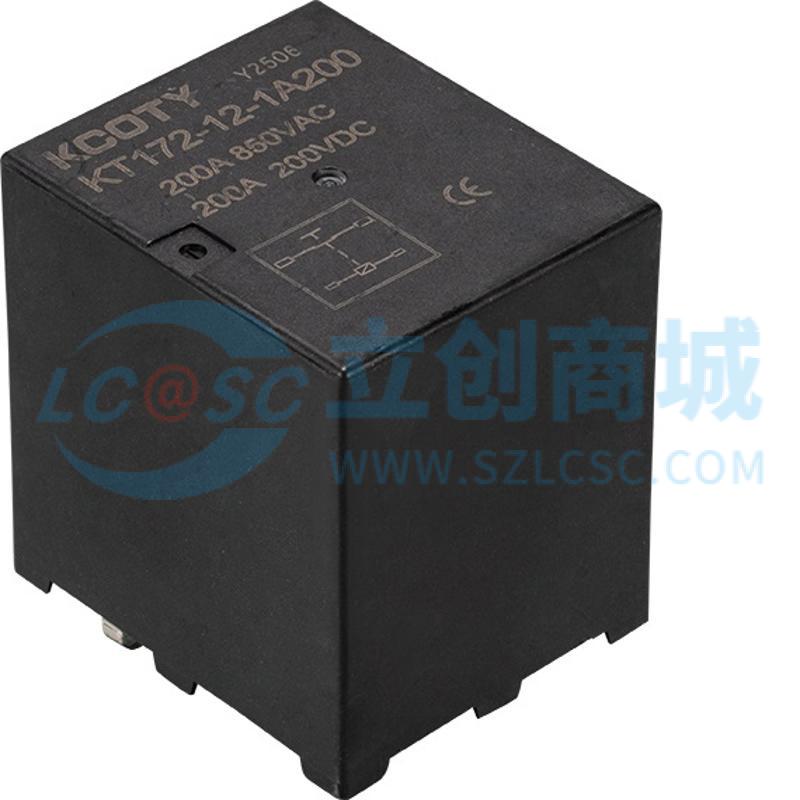

科泰172 工业继电器（带磁钢），适用于工控设备超大功率主回路控制、储能逆变系统高压大功率回路场景，为 1 组常开型继电器12V 200A 脚位数为 4 脚
- 工业品
价格：￥64.64价格含税（税率13%）
- 品牌名称
- KCOTY(科泰)
- 商品型号
- KT172-12-1A200-E
- 商品编号
- C52146252
- 商品毛重
1克(g)
广东仓0
购买数量
个
(4个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌为科泰（KCOTY），型号为KT172-12-1A200-E，属于带磁钢的工业继电器，具备以下特点：
1
结构参数：触点形式为1组常开（1Form A），脚位数4脚；触点材质采用银合金，保障导电性能与耐磨性；线圈额定电压12VDC，动作电压为额定电压的75%，释放电压为额定电压的10%，允许最大线圈电压为额定电压的130%（短时间过载，不可长时间施加），线圈电阻45Ω±10%，功耗约3.2W。
2
负载能力：触点额定负载200A（阻性负载下850VAC/150VDC），最大切换电流200A，最大切换电压1000VAC/200VDC；接触电阻≤2mΩ（DC 6V/20A），吸合时间≤30ms（额定电压下），释放时间≤25ms（施加额定电压后断开时），切换频率无负载时300次/分、额定负载时6次/分。
3
电气性能：绝缘电阻≥1000MΩ（500VDC），介质耐压触点间2500VAC/分钟（触点间隙≥4.0mm）、线圈与触点间4500VAC/分钟；温升控制良好，线圈采用阻性法测试，加额定电压100ms后降至55%~60%额定电压保持，温度≤△70℃；触点在200A电流下，温升≤△70℃（测温法）。
4
寿命与可靠性：机械寿命≥1×10^6次（无负载），电气寿命≥1×10^4次（负载条件：通50A 0.15s、载流200A 0.7s、断50A 0.15s，850VAC）；通过CQC、TUV、UL安全认证，产品符合RoHS环保要求。
5
环境适应性：使用环境温度-40~70℃（无凝结），湿度20~85%RH（无凝结）；抗振动性能为10~55Hz双振幅1.5mm（机械耐久与误动作防护），抗冲击性能优异，机械耐久冲击加速度≥980m/s²（约100G），误动作冲击加速度≥98m/s²（约10G），可适应复杂工业环境。
6
结构与工艺：外形尺寸47×39.5×48mm，重量约185克，结构紧凑便于安装；端子强度达5牛/10秒静态压力（允许端子弯曲），可焊性良好（260±5℃5s时，端子头部3mm部分90%以上面积有锡覆盖），耐热性可靠（260℃10s端子浸入锡中无异常）。
7
特殊设计：内置磁钢，优化电磁性能，提升继电器动作稳定性与可靠性。
使用场景 APPLICATIONS
1
工控设备控制：适用于工控设备的超大功率主回路控制，如大型电机、大功率加热器、工业炉等设备的电源通断管理，实现大功率负载的精准控制；
2
储能逆变系统：针对储能逆变系统的高压大功率回路场景，可用于储能电池组充放电回路切换、光伏/风电逆变系统的高压功率回路控制，保障新能源储能系统高效稳定运行；
3
工业自动化生产线：在工业自动化生产线中，用于重型机械、大型液压设备、自动化输送系统等大功率设备的启动、停止与状态切换，提升生产线的功率控制能力；
4
电力设备应用：适用于变压器、配电柜、电力控制柜等电力设备的大功率回路管理，实现高压回路的安全通断，增强电力系统的功率调控能力；
5
新能源领域：在新能源汽车充电桩、储能电站、光伏电站等场景中，实现高压大功率回路的通断控制，满足新能源设备的高功率需求，如充电桩的高压充电回路切换、储能电站的电池簇回路管理。
注意事项 PRECAUTIONS
1
安装防护：非塑封继电器需防止助焊剂或污染物进入内部；安装与使用环境中需避免硅系物质（如硅橡胶、硅油、硅系涂料剂、硅填充剂等），防止其挥发产生的气体使硅附着于触点，导致接触不良；
2
环境限制：避免在强磁场环境中使用，外界强磁场会改变继电器动作电压、释放电压等参数；使用环境温度需控制在-40~70℃（无凝结），湿度保持20~85%RH（无凝结），防爆规格产品需严格遵循对应防爆认证证书的温度要求；
3
选型与责任：客户需根据具体使用条件（负载类型、环境参数等）选型，科泰不负责评定所有应用场景的性能参数，选型责任由客户承担；继电器电耐久性次数可能因使用环境不同存在差异，若实际使用条件与认证条件不符，电耐久性能需通过试验确认；
4
操作与维护：避免继电器掉落或受到强冲击，掉落的继电器建议报废；安装和使用过程中，端子承受的静态压力不超过5牛/10秒（允许端子弯曲）；
5
焊锡与测试：焊锡工艺需符合要求，波峰焊条件为260±5℃5s，端子头部3mm浸入锡中10s（260℃）无异常；耐寒（-40±2℃16h）或耐热（70±5℃16h）测试后，需将继电器恢复至常温环境2h，确认无异常后再投入使用；
6
运输与存储：运输和存储过程中，需注意防护，避免强冲击、振动及污染物侵入；遵循厂家规定的装箱数量与包装要求，防止产品损坏。
