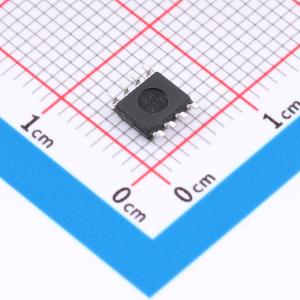

XL65HVD231DR

XL65HVD230 和 XL65HVD231 控制器局域网收发器符合 ISO 11898-2 高速 CAN 物理层标准。这些器件设计用于高达 1 Mbps 的数据速率，并包含多种保护特性，以增强器件和 CAN 网络的鲁棒性。该收发器系列设计用于与采用 3.3V 电源的微控制器、数字信号处理器及其 CAN 控制器或等效协议控制器器件配合使用，适用于符合 ISO 11898 标准的 CAN 串行通信物理层应用。为在严苛环境中运行而设计，这些器件具备交叉线保护、接地丢失和过压保护、过温保护以及宽共模工作范围。作为 CAN 物理层，该收发器将单端主机 CAN 协议控制器与工业、楼宇自动化和汽车应用中常见的差分 CAN 总线相连。这些器件可在总线 -2V 至 7V 的共模范围内工作，并能承受 ±25V 的共模瞬变。XL65HVD230 和 XL65HVD231 的 RS 引脚提供三种操作模式：高速模式、斜率控制模式和低功耗模式。高速模式通过将 RS 引脚接地来选择，允许发射器输出晶体管以尽可能快的速度开关，对上升和下降斜率无限制。上升和下降斜率也可通过在 RS 引脚与地之间串联电阻来调整，斜率与该引脚的输出电流成正比。当电阻值为 10 kΩ 时，器件转换速率约为 15 V/μs；电阻值为 100 kΩ 时，转换速率约为 2 V/μs。当高逻辑电平施加于 RS 引脚时，XL65HVD230 进入低电流待机模式，此时驱动器关闭，接收器保持活动状态。此模式提供比正常模式更低的功耗，同时仍允许 CAN 控制器监控总线活动，以指示其应将收发器返回正常模式或斜率控制模式。主机控制器在需要向总线发送消息时，或在待机模式下接收到表明需要再次准备发送的总线流量时，将器件返回发送模式。XL65HVD230 与 XL65HVD231 的区别在于，当高逻辑电平施加于 RS 引脚时，XL65HVD231 的驱动器和接收器均会关闭。在此睡眠模式下，器件将无法向总线发送消息或从总线接收消息。器件将保持睡眠模式，直至通过在 RS 引脚施加低逻辑电平来重新激活。

• 采用单 3.3V 电源工作
• 兼容 ISO 11898-2 标准
• 总线引脚 ESD 保护超过 ±16 kV HBM
• 高输入阻抗允许总线上最多连接 120 个节点
• 可调驱动器转换时间以改善电磁发射性能
• XL65HVD230：典型低电流待机模式电流为 370 μA
• XL65HVD231：典型超低电流睡眠模式电流为 40 nA
• 设计用于高达 1 Mbps 的数据速率
• 热关断保护
• 开路故障安全设计
• 无毛刺上电和掉电保护，适用于热插拔应用

• 工业自动化、控制、传感器和驱动系统
• 电机和机器人控制
• 楼宇和气候控制
• 电信和基站控制与状态监测
• CAN 总线标准
