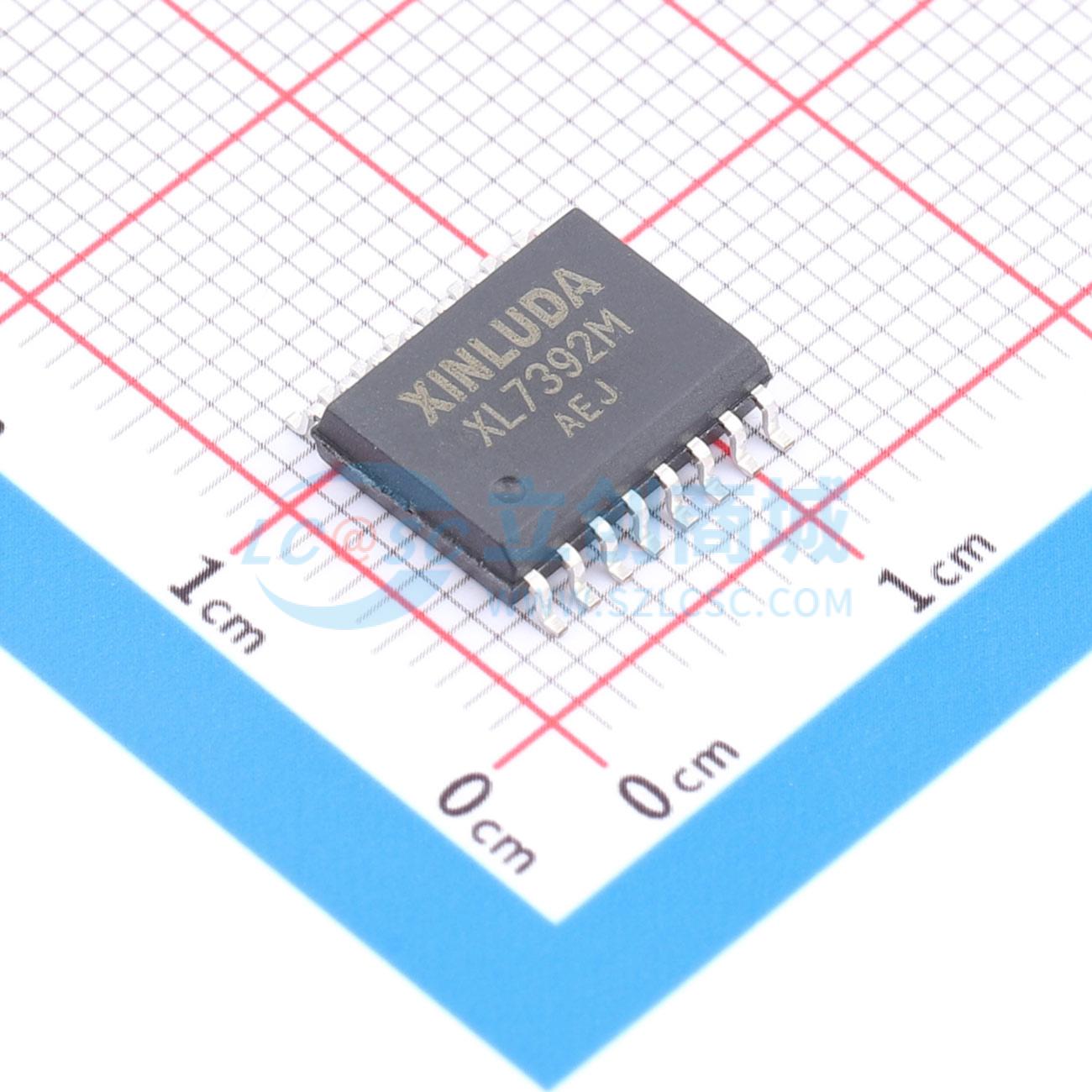

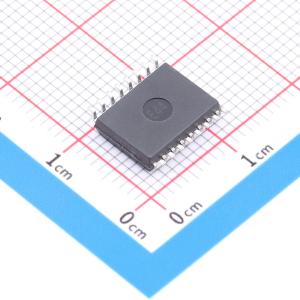

XLN7392MX
高电流、高低侧栅极驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 栅极驱动芯片
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLN7392MX
- 商品编号
- C52148192
- 商品封装
- SOP-16W
- 包装方式
- 编带
- 商品毛重
- 1.0805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 25ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 130ns | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
XLN7392是一款单片高侧和低侧栅极驱动IC，能够驱动工作电压高达+600V的高速MOSFETs和IGBTs。它采用全NMOS晶体管设计的缓冲输出级，具备高脉冲电流驱动能力和最小的交叉导通。先进的电平移位电路支持高侧栅极驱动器在VBS = 15V时，Vs低至-9.8V（典型值）下工作。逻辑输入兼容标准CMOS或LSTTL输出，最低可至3.3V逻辑电平。UVLO电路可在VCC和VBS低于指定阈值电压时防止误操作。其高电流和低输出电压降特性使该器件适用于半桥和全桥逆变器，例如开关模式电源和大功率DC-DC转换器应用。
商品特性
- 浮动通道支持自举操作至+600V
- 3A/3A 灌电流/拉电流驱动能力
- 共模dv/dt噪声消除电路
- 兼容3.3V逻辑电平
- 独立的逻辑电源(VDD)范围从3.3V至20V
- VCC和VBS欠压锁定
- 逐周期边沿触发关断逻辑
- 双通道匹配的传播延迟
- 输出与输入信号同相
- 提供14-DIP和16-SOP（宽体）封装
- 此为无铅器件
应用领域
- 高速功率MOSFET和IGBT栅极驱动器
- 服务器电源
- 不间断电源(UPS)
- 电信系统电源
- 分布式电源
