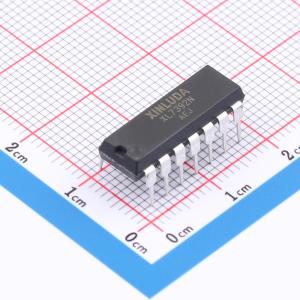

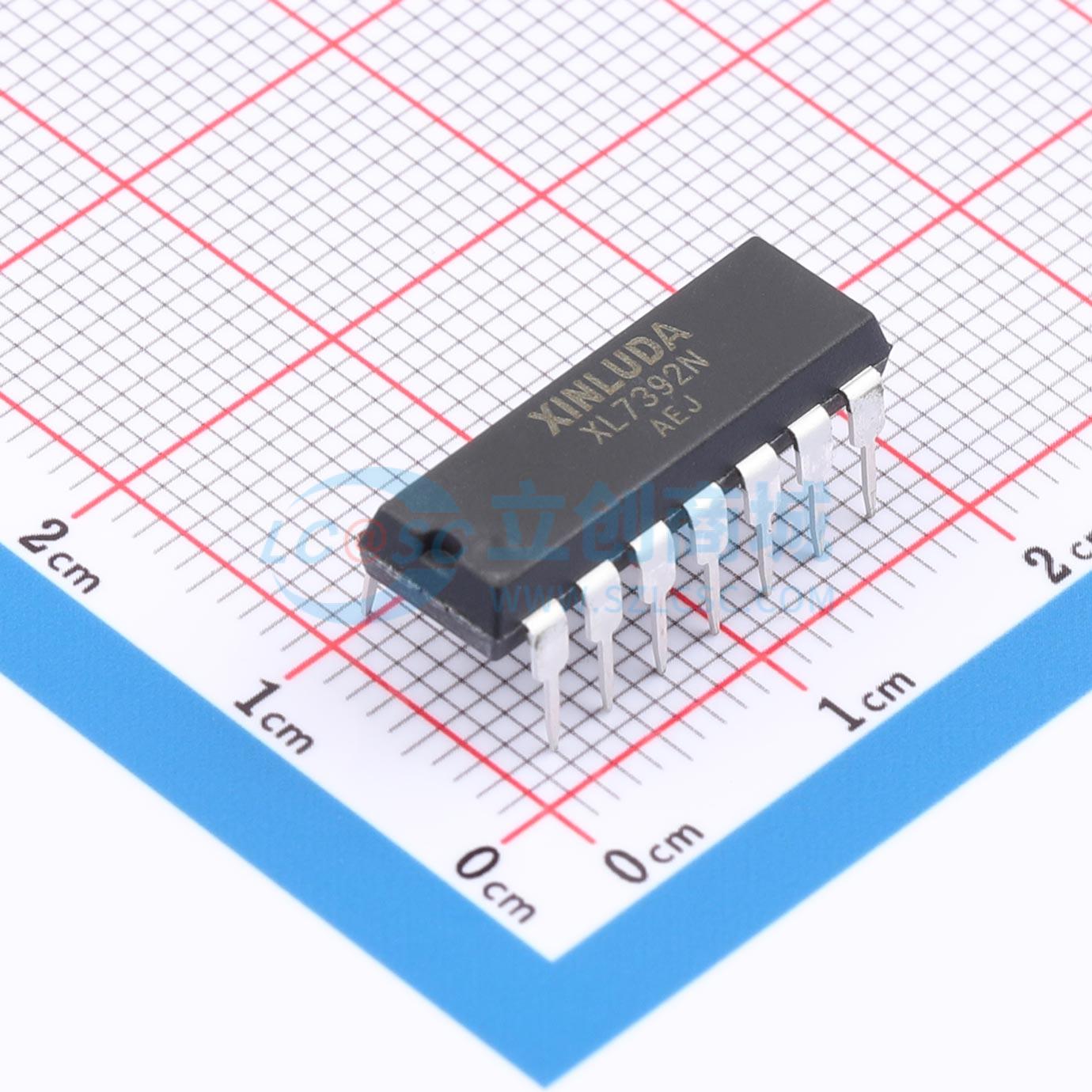

XLN7392N
大电流、高低侧栅极驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 栅极驱动芯片
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLN7392N
- 商品编号
- C52148191
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 全桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 130ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+85℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
XLN7392是一款单片式高边和低边栅极驱动集成电路，能够驱动工作电压高达+600V的高速MOSFET和IGBT。它采用全NMOS晶体管设计的缓冲输出级，具有高脉冲电流驱动能力和最小的交叉导通。先进的电平转换电路支持高边栅极驱动器操作，在VBS = 15V时，Vs典型值可达-9.8V。逻辑输入兼容标准CMOS或LSTTL输出，低至3.3V逻辑。欠压锁定电路可在VCC和VBS低于指定阈值电压时防止误操作。其高电流和低输出电压降特性使其适用于半桥和全桥逆变器，例如开关模式电源和大功率DC-DC转换器应用。
商品特性
- 用于自举操作的浮动通道，电压高达+600V
- 3A / 3A 灌电流/拉电流驱动能力
- 共模dv/dt噪声消除电路
- 兼容3.3V逻辑电平
- 独立的逻辑电源范围从3.3V到20V
- 针对VCC和VBS的欠压锁定保护
- 逐周期边沿触发关断逻辑
- 双通道匹配的传播延迟
- 输出与输入信号同相
- 提供14-DIP和16-SOP封装
- 无铅器件
应用领域
- 高速功率MOSFET和IGBT栅极驱动
- 服务器电源
- 不间断电源
- 电信系统电源
- 分布式电源
- 电机驱动逆变器
