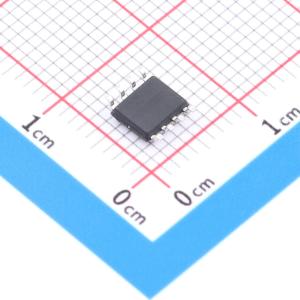

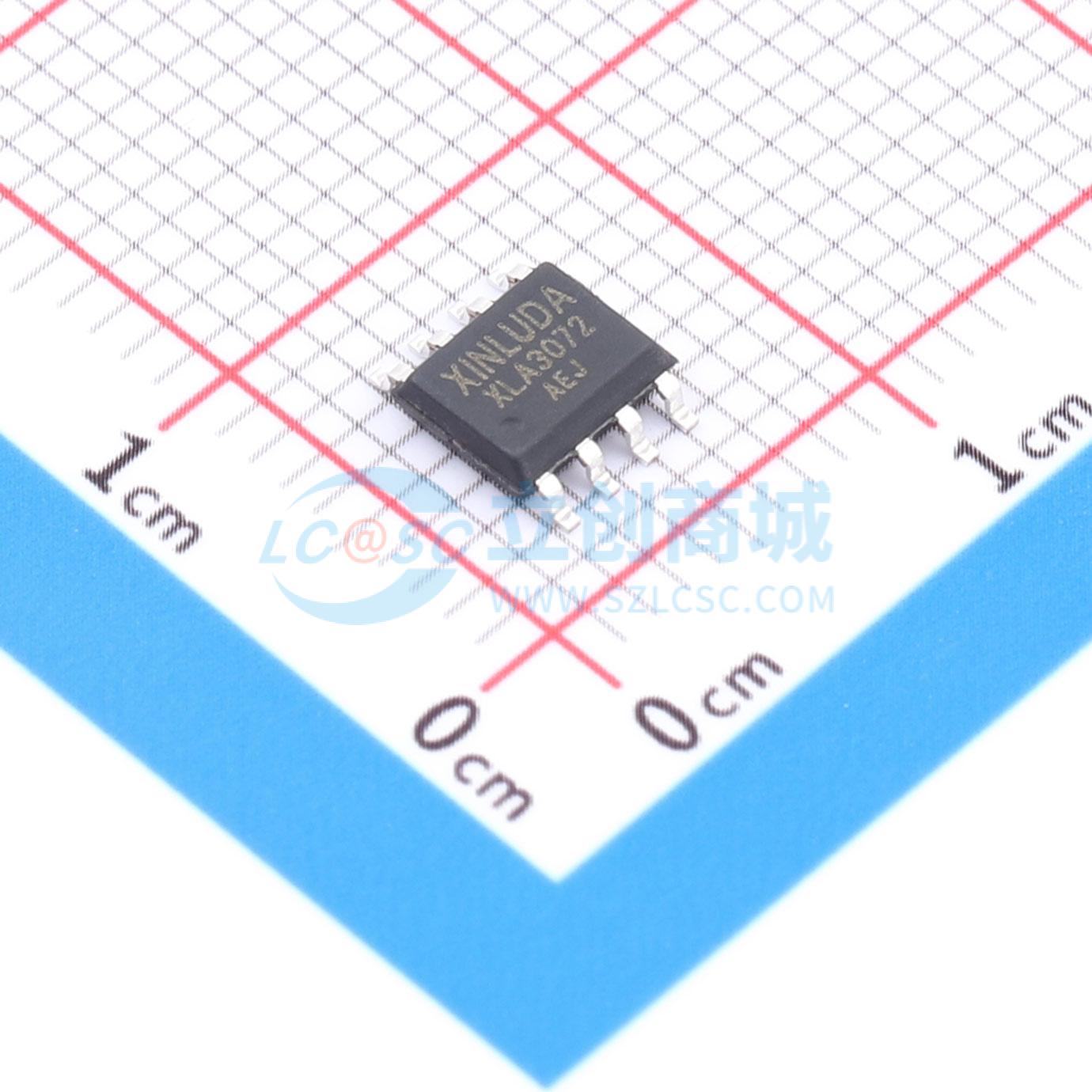

XLA3072EESA
3.3V、±15kVESD保护、失效保护、热插拔、RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3&"V、±15kVESD保护、失效保护、热插拔、RS-485/RS-422收发器"
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLA3072EESA
- 商品编号
- C52148189
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.6531克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 800uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；热关断保护；低功耗模式 |
商品概述
XLA3072 是一款3.3V、±15kV ESD保护的RS-485/RS-422收发器，包含一个驱动器和一个接收器。该器件具备失效安全电路，当接收器输入开路或短路时，可保证接收器输出逻辑高电平。如果总线上所有发送器均被禁用（高阻态），接收器也会输出逻辑高电平。该器件具备热插拔能力，可消除上电或热插入期间总线上的错误跳变。XLA3072 采用降低压摆率的驱动器，可最大限度地减少电磁干扰并降低由端接不良的电缆引起的反射，从而实现高达250kbps的无差错数据传输。该器件适用于半双工通信。XLA3072收发器在空载或驱动器完全禁用时，消耗800μA的电源电流。所有器件均具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器。
商品特性
- 针对稳健性能的保护
- I/O引脚上具备±15kV人体模型ESD保护
- 真正的失效安全接收器，同时保持与EIA/TIA-485标准的兼容性
- 增强的压摆率限制有助于实现无差错数据传输
- DE和RE引脚上具备热插拔输入结构
- 为简化设计而设的灵活功能集
- 允许总线上最多连接256个收发器
- 10μA关断电流模式以节省功耗
应用领域
- 照明系统
- 工业控制
- 电信
- 仪器仪表
