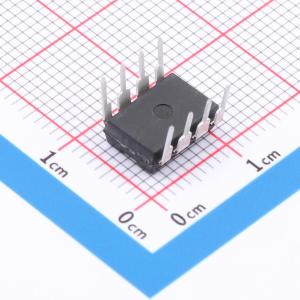

温馨提醒：图片仅供参考，商品以实物为准
XLA3240AE
双路、4.5MHz、采用MOSFET输入/双极输出的BiMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双路、4.5MHz、采用MOSFET输入/双极输出的BiMOS运算放大器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLA3240AE
- 商品编号
- C52148190
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 15uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 8mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | 2V~18V；-18V~-2V | |
| 功能特性 | - |
商品概述
XLA3240 是双路集成运算放大器。它们在同一单片芯片上结合了 MOS 和双极型晶体管的优点。栅极保护型 MOSFET（PMOS）输入晶体管提供了高输入阻抗和宽共模输入电压范围（典型值可低至负电源轨以下 0.5V）。双极型输出晶体管允许宽输出电压摆幅，并提供高输出电流能力。
商品特性
- 内部补偿 MOSFET 输入级
- 极高的输入阻抗（ZIN） 1.5TΩ（典型值）
- 极低的输入电流（I1） 10pA（典型值，在 ±15V 条件下）
- 宽共模输入电压范围（VICR）：可摆动至负电源电压轨以下 0.5V
应用领域
- 汽车和便携式仪器中的接地参考单放大器
- 采样保持放大器
- 长定时器/多谐振荡器
- 光电流仪器
- 入侵报警系统
