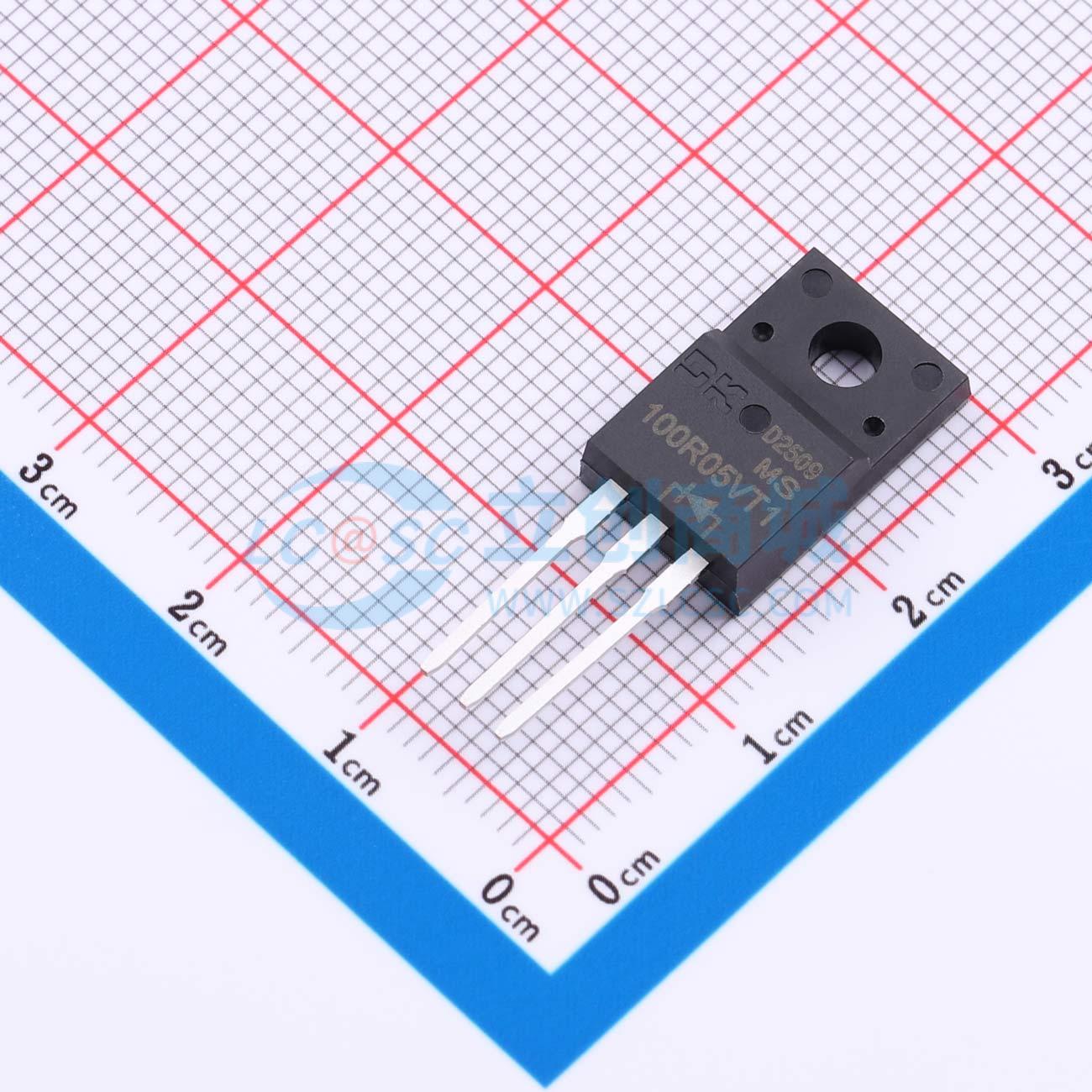

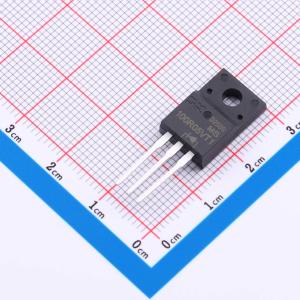

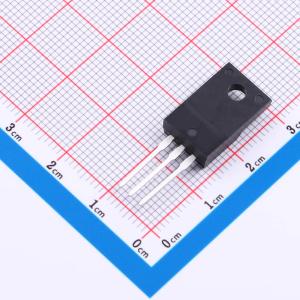

温馨提醒：图片仅供参考，商品以实物为准
DK5V100R05VT1
高性能同步整流芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK5V100R05VT1
- 商品编号
- C52146363
- 商品封装
- TO-220F
- 包装方式
- 袋装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 4.6V~7.6V | |
| MOS耐压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 300kHz | |
| 模式支持 | CCM；QR；DCM | |
| 导通电阻 | 5mΩ | |
| 关断延时 | 20ns | |
| 工作温度 | -40℃~+150℃ |
商品概述
DK5V100R05VT1是一款简单高效的同步整流芯片，仅包含A和K两个功能引脚，分别对应肖特基二极管的PN管脚。该芯片内部集成了100V、5mΩ的功率NMOS管，可显著降低二极管导通损耗，提升系统整体效率，用于替代市场上常规的肖特基整流二极管。该芯片采用TO-220F封装。
商品特性
- 适用于反激PSR、SSR应用
- 超低VF
- 超低温升
- 集成100V、5mΩ功率NMOS
- 可工作于CCM、DCM及QR模式
- 采用自供电技术，无需外部供电
- 内置智能检测系统，无需前端同步信号
- 有助于改善EMC性能
- 无卤素且符合ROHs要求
应用领域
- USB充电器
- 适配器
- LED驱动
