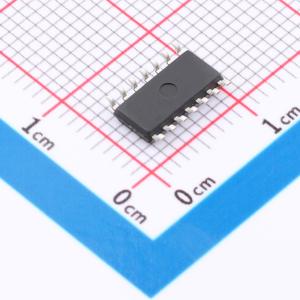

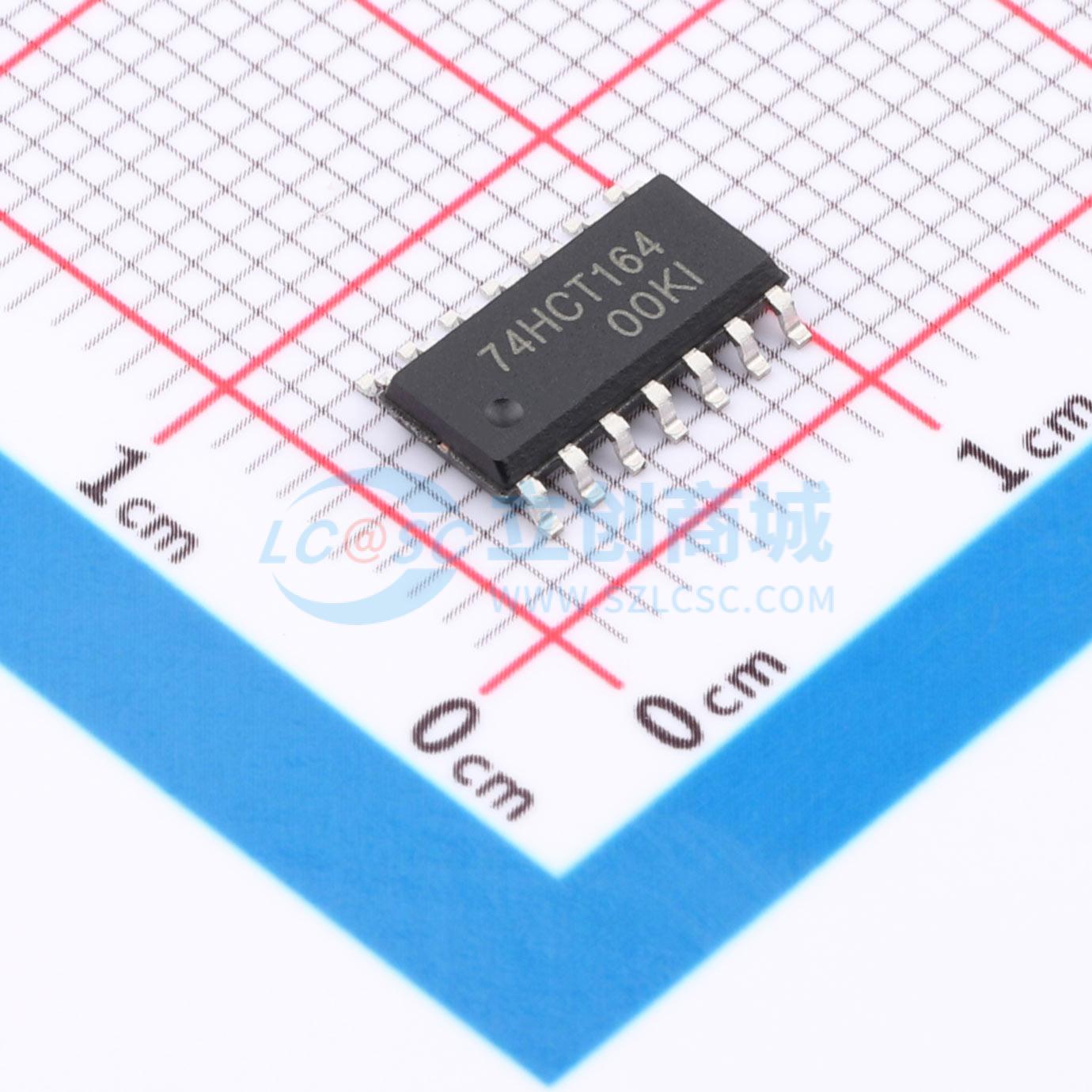

温馨提醒：图片仅供参考，商品以实物为准
CJ74HCT164ADN
8位串行输入、并行输出移位寄存器，具有两个串行数据输入和八个并行数据输出，带门控串行数据输入和异步主复位功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HCT164ADN
- 商品编号
- C52145512
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 61MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74HCT |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 14ns@5V,15pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能 |
商品概述
CJ74HC/HCT164是一款8位串行输入/并行输出移位寄存器。该器件具有两个串行数据输入（DSA和DSB）以及八个并行数据输出（Q0至Q7）。数据通过DSA或DSB串行输入，任一输入都可用作高电平有效使能，以控制通过另一输入的数据输入。数据在时钟（CP）输入的低电平到高电平转换时移位。主复位输入（MR）上的低电平会清零寄存器并强制所有输出为低电平，独立于其他输入。输入包含钳位二极管。这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- CJ74HC164：CMOS电平
- CJ74HCT164：TTL电平
- 门控串行数据输入
- 异步主复位
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 可编程逻辑控制器
- 家电
- 视频显示系统
- 输出扩展器
