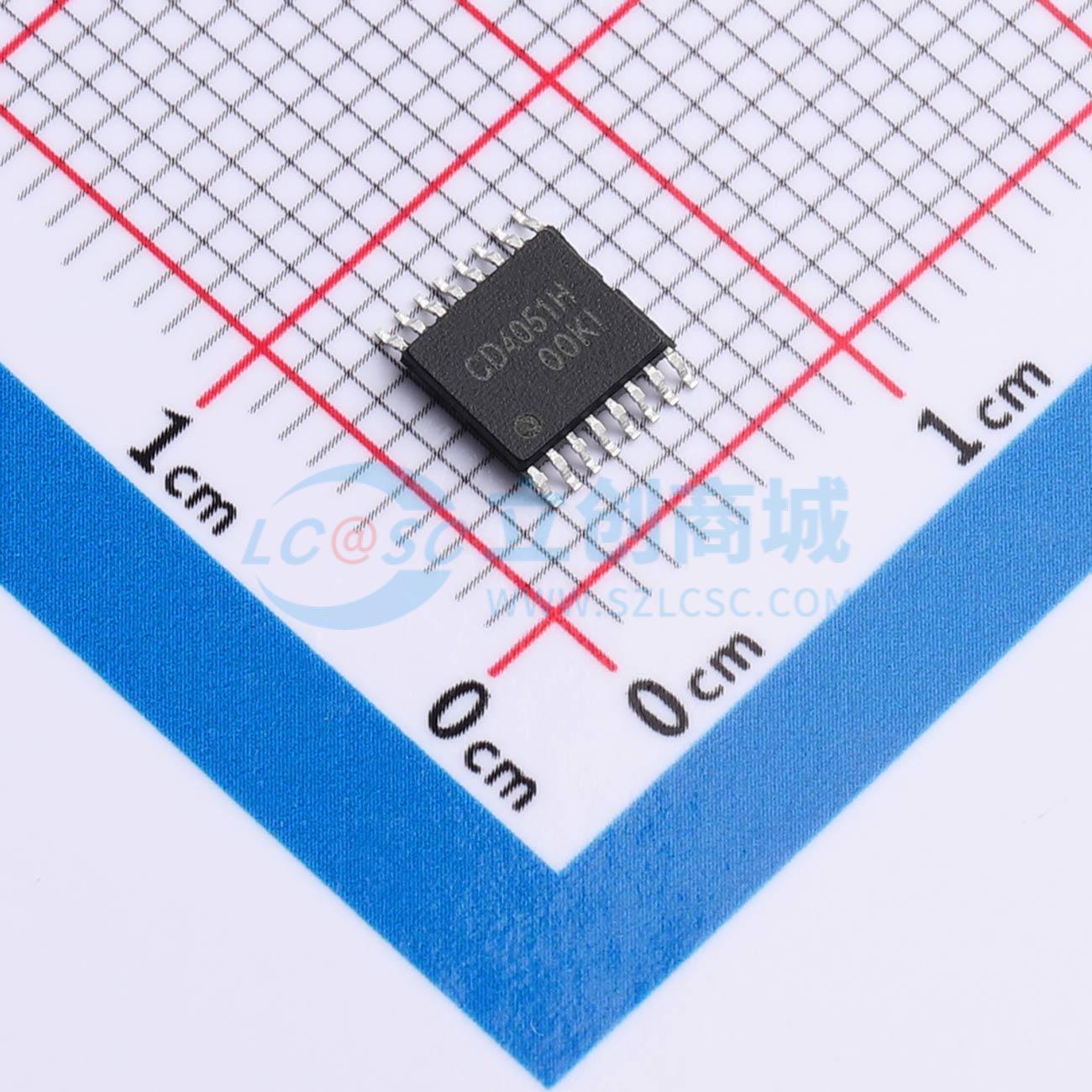

温馨提醒：图片仅供参考，商品以实物为准
CD4051HBEN
8通道模拟多路复用器/解复用器，具备全静态操作和标准化对称输出特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CD4051HBEN
- 商品编号
- C52145420
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 836Ω@5V | |
| 工作电压 | 3V~18V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | - | |
| 关闭时间(toff) | - | |
| 带宽 | 70MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4051H是一款8通道模拟多路复用器/解复用器，具备三个地址输入（S1至S3）、一个低电平有效使能输入（/E）、八个独立输入/输出（Y0至Y7）以及一个公共输入/输出（Z）。该器件包含八个双向模拟开关，每个开关的一端连接至一个独立输入/输出（Y0至Y7），另一端连接至公共输入/输出（Z）。当/E为低电平时，通过S1至S3选择八个开关中的一个（低阻抗导通状态）。当/E为高电平时，所有开关均处于高阻抗关断状态，与S1至S3的状态无关。若需要先断后通，则必须使用使能输入。VDD和VSS是数字控制输入（S1至S3以及/E）的电源电压连接端。VDD到VSS的范围为3V至18V。模拟输入/输出（Y0至Y7以及Z）的摆幅可以VDD作为正极限，VEE作为负极限。VDD-VEE不得超过18V。未使用的输入必须连接至VDD、VSS或另一个输入。作为数字多路复用器/解复用器工作时，VEE连接至VSS（通常为地）。VEE和VSS是开关的电源电压连接端。
商品特性
- 宽电源电压范围：3V至18V
- 完全静态操作
- 5V、10V和18V参数评级
- 标准化对称输出特性
- 规定工作温度范围从-40°C到+125°C
应用领域
- 模拟和数字多路复用与解复用
- 模数与数模转换
- 信号门控
- 工厂自动化
- 消费电子
