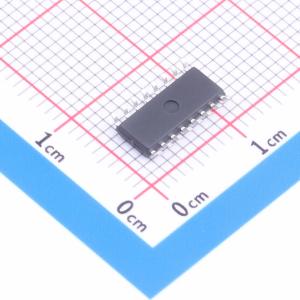

温馨提醒：图片仅供参考，商品以实物为准
MC721
单芯片有线M-Bus从收发器，集成3.3V VDD LDO稳压器，支持总线或外部电源供电，可调I/O电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MC721是一款内置整流桥M-Bus收发器，应用中无需外置整流桥。该芯片符合EN1434-3标准，由主站通过总线供电，无需对芯片单独供电。芯片集成了5V和3.3V 的直流稳压源可对终端供电，还增加了电源故障报警功能，主备电源自动切换功能。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- MC721
- 商品编号
- C52140010
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART | |
| 数据速率 | - | |
| 工作电压 | 9.2V~42V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 359uA | |
| 静态电流 | - | |
| 功能特性 | 中断生成 |
商品概述
MC721 是一款用于两线制仪表总线从机设备和中继器的单芯片集成从机收发器。该收发器提供满足欧洲标准 EN 13757-2 和 EN 1434-3 所描述的仪表总线物理层要求所需的所有功能。它包含可编程功率等级，最高可达 2 个单元负载，可通过一个 3.3V LDO 稳压器供外部电路使用。MC721 可支持最高 38，400 波特（半双工）的仪表总线最大通信速率。
商品特性
- 单芯片仪表总线收发器
- UART 通信速率最高达 38，400 波特
- 集成的 3.3V VDD LDO 稳压器，峰值电流能力扩展至 15mA，支持从总线或外部电源为从机设备供电
- 可调 I/O 电平，支持低总线电压工作
- 为外部电路提供扩展的电流预算：至少 0.88mA
- 极性无关
- 电源失效检测功能
- 快速启动 - STC 引脚无需外部晶体管
- 工业级环境温度范围：-40℃ 至 +85℃
- 提供 16 引脚 SOIC 封装
- 无铅器件
应用领域
- 多能源公用仪表
- 水表
- 燃气表
- 电表
- 供暖系统
