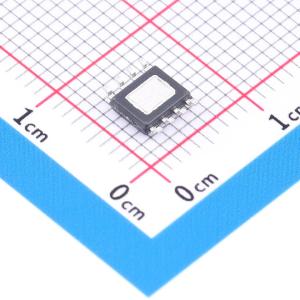

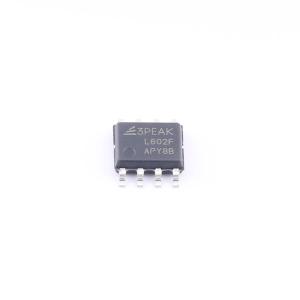

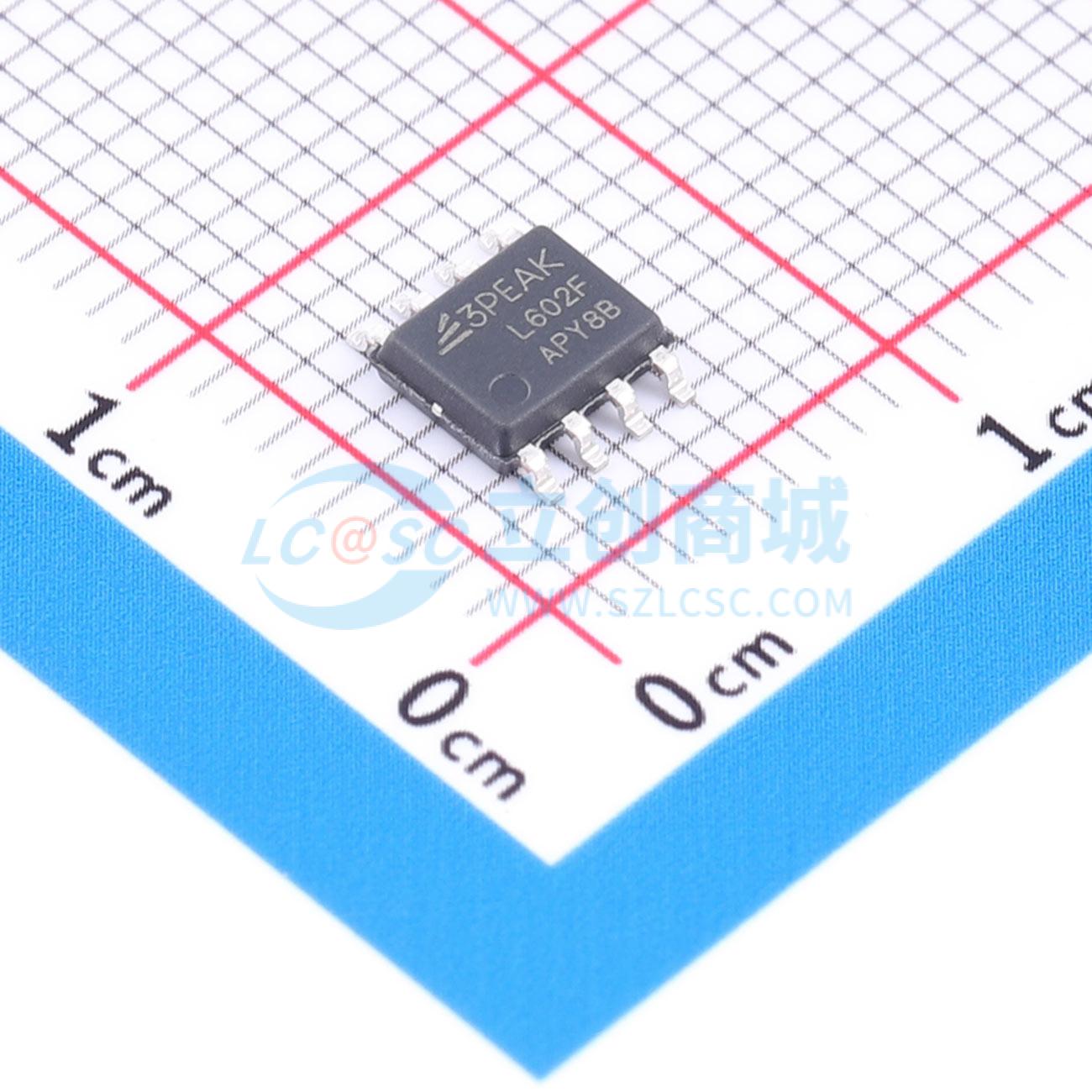

TPL8602FQ-ES1R-S

TPL8602FQ 是一系列最大输出电流能力为 250 mA 的低压差线性稳压器。TPL8602FQ 系列支持 3.5 V 至 42 V 的工作电压范围（最大工作电压范围为 -40 V 至 45 V）。低至 3.5 V 的工作电压使 TPL8602FQ 能够在冷启动和启停条件下继续良好工作。 TPL8602FQ 支持输出电容范围为 1 μF 至 100 μF，等效串联电阻（ESR）范围为 0.001 Ω 至 5 Ω。 TPL8602FQ 集成了全面保护功能，包括输入反极性保护、输出对地短路保护、输出对电池短路保护、输出引脚的电感钳位、过流保护和过温保护。 具备上述所有特性，TPL8602FQ 系列特别适用于不同汽车和工业系统中远离主板的长电缆外接电源。 TPL8602FQ 系列提供热增强型 ESOP8 封装，即使器件有显著散热也能持续工作。TPL8602FQ 系列保证在 -40°C 至 +125°C 的环境温度范围内工作。

• 符合汽车应用标准：
  • AEC - Q100 1 级，环境温度 TA：-40°C 至 +125°C
  • 结温 TJ：-40°C 至 +150°C
• 宽输入电压范围：
  • 最大额定值 -40 V 至 45 V
  • 工作电压范围 3.5 V 至 42 V
• 可调输出电压：1.5 V 至 18 V
• 出色的输出跟踪容差：±4 mV
• 最大 250 mA 输出电流能力
• 低压差电压：200 mA 时典型值为 340 mV
• 集成全面保护功能：
  • 输入反极性保护
  • 输出对地短路保护
  • 输出对电池短路保护
  • 输出引脚的电感钳位
  • 过流保护
  • 过温保护
• 封装选项：ESOP8

• 汽车外接传感器电源
• 汽车车身控制、暖通空调
• 汽车信息娱乐、导航、远程信息处理
• 汽车高级驾驶辅助系统、环视摄像头
• 汽车动力总成、变速器
