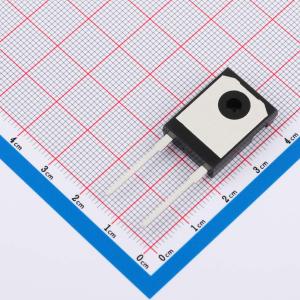

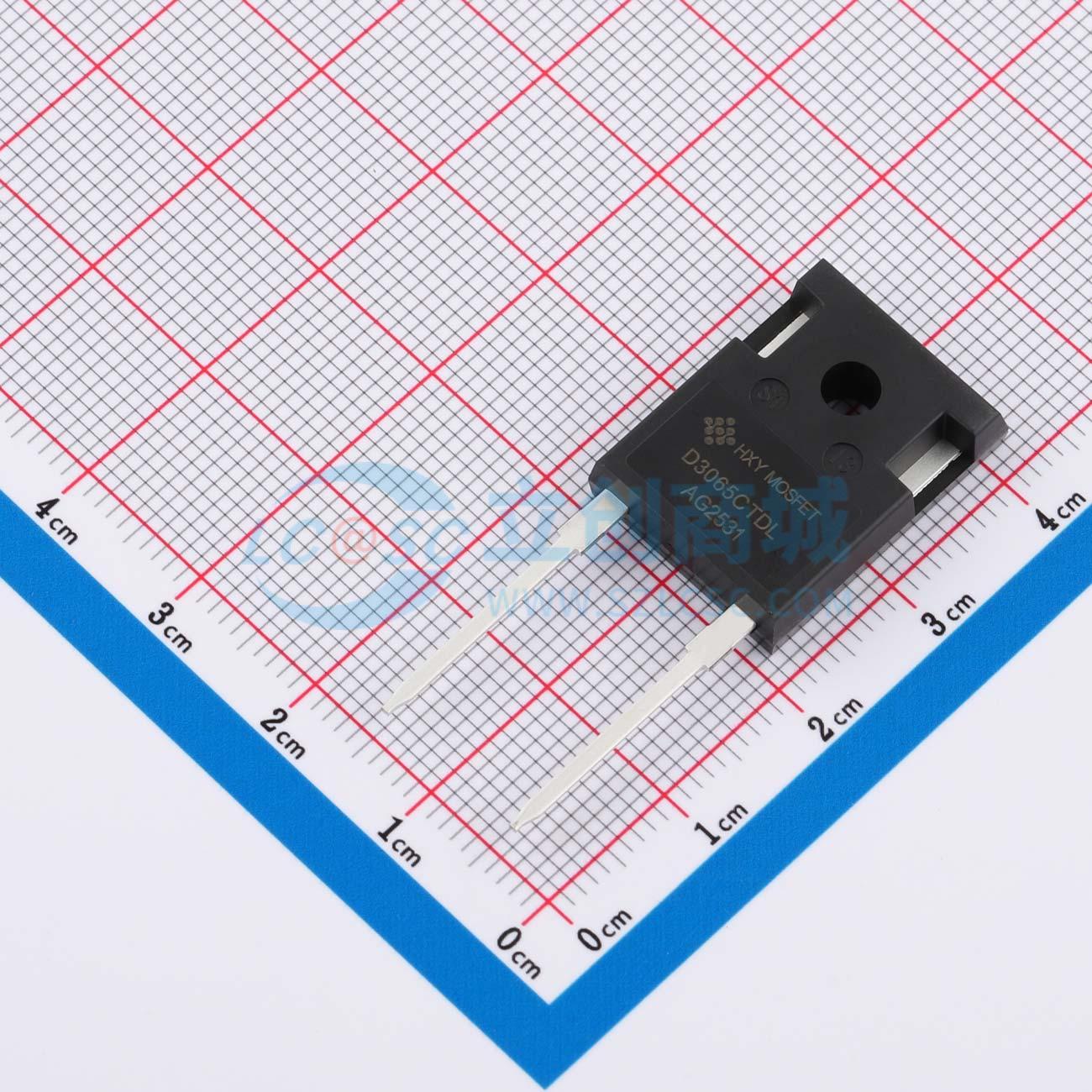

SD3065CTDL-HXY
碳化硅肖特基二极管，适用于高频应用，具有低导通损耗、低开关损耗和高浪涌电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管为独立式器件，具备30A的正向电流（IF）和650V的反向耐压（VR），适用于较高功率等级的电路设计。其正向导通压降（VF）典型值为1.4V，在高电流工作条件下可有效降低导通损耗。基于碳化硅材料的优异特性，该二极管具有极低的反向恢复电荷和快速开关能力，有助于提升系统整体能效并减少热管理压力。主要应用于高效开关电源、大功率DC-AC逆变装置、高频率DC-DC转换模块以及可再生能源发电系统的功率级设计。
- 商品型号
- SD3065CTDL-HXY
- 商品编号
- C51896340
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 9.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 84A | |
| 正向压降(Vf) | 1.3V@30A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 150uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 210A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 低VF带来低导通损耗
- 小QC带来极低开关损耗
- 更好的浪涌电流耐受性带来高鲁棒性
- 工业标准质量和可靠性
应用领域
- 不间断电源
- 功率逆变器
- 高性能开关模式电源
- 功率因数校正
