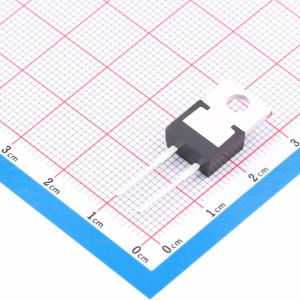

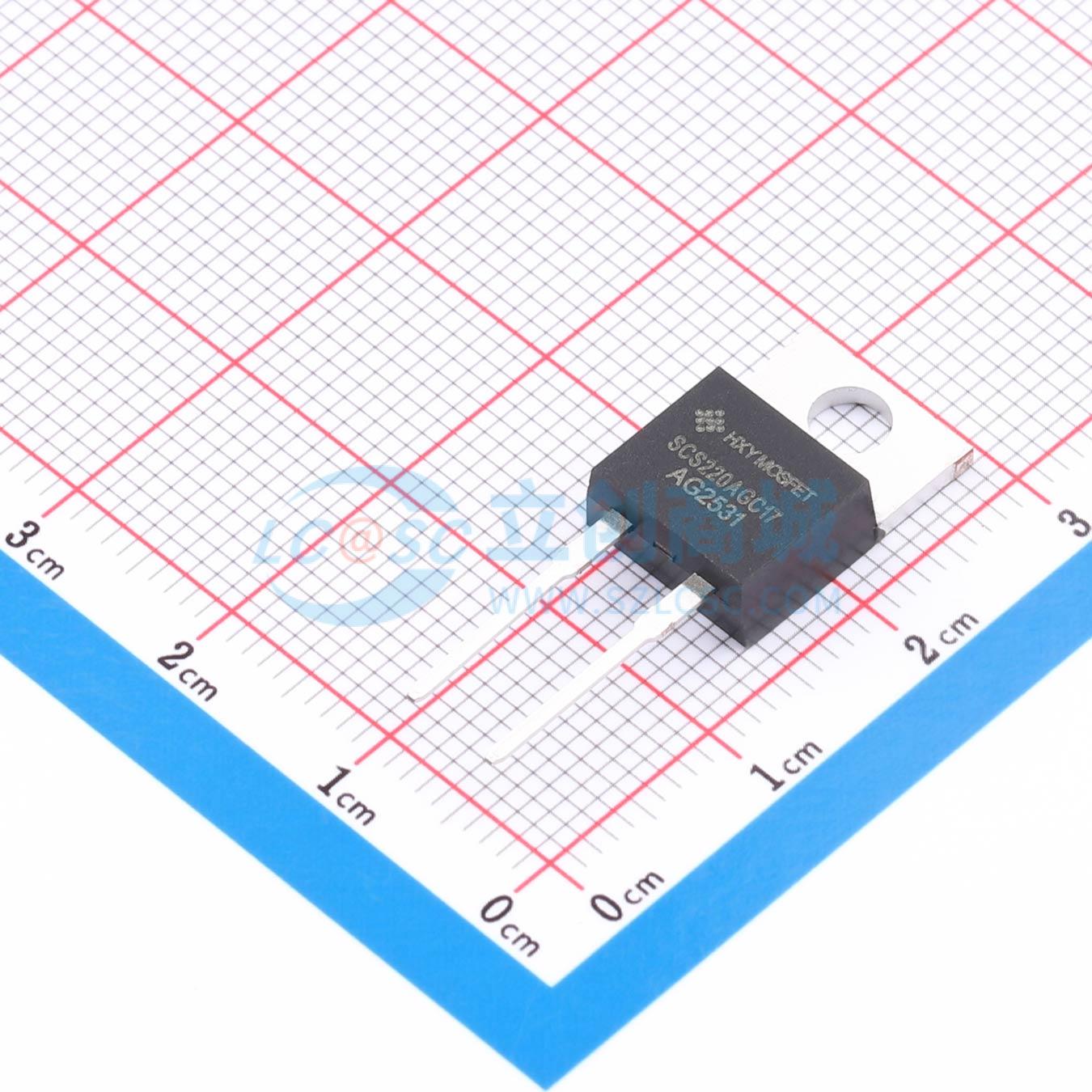

SCS220AGC17-HXY
碳化硅肖特基二极管，适用于高频应用，具有高效率和可靠性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，具备20A的正向电流（IF）和650V的反向重复峰值电压（VR），正向压降（VF）低至1.4V。其基于碳化硅材料的特性，具有优异的开关性能和高温工作能力，反向恢复时间极短，能量损耗显著低于传统硅基器件。该器件适用于高效率电源转换场合，如大功率开关电源、服务器电源模块、光伏逆变系统及储能设备中的整流与续流单元，有助于提升系统整体能效并减少散热设计负担。
- 商品型号
- SCS220AGC17-HXY
- 商品编号
- C51896360
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 20A | |
| 正向压降(Vf) | 1.3V@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 80uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 160A | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该产品系列提供业界领先的性能。它专为需要高效率和高可靠性的高频应用而设计。
商品特性
- 低正向压降带来低导通损耗
- 极小的反向恢复电荷实现极低的开关损耗
- 更好的浪涌电流能力带来高鲁棒性
- 工业标准的质量和可靠性
应用领域
- 不间断电源
- 功率逆变器
- 高性能开关模式电源
- 功率因数校正
