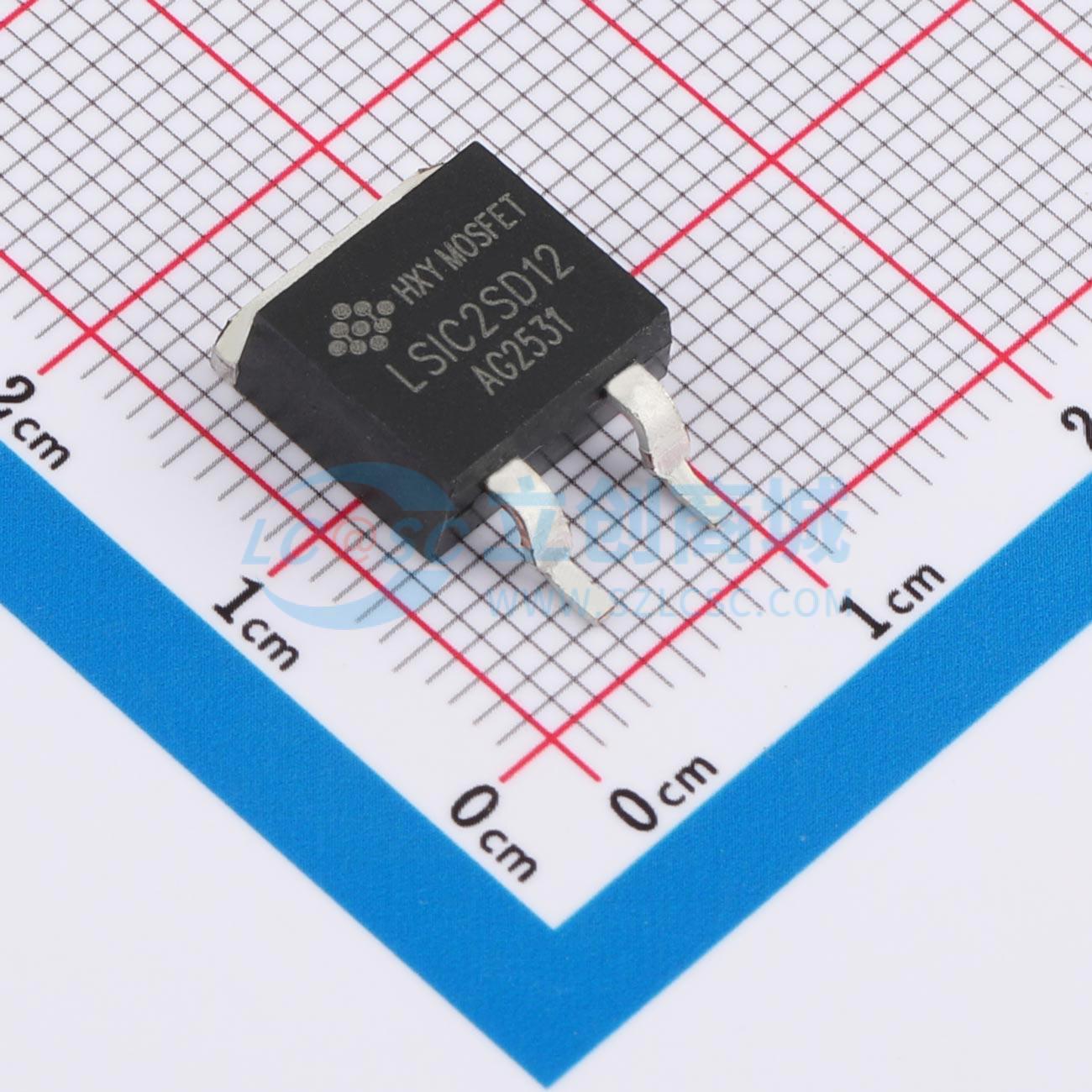

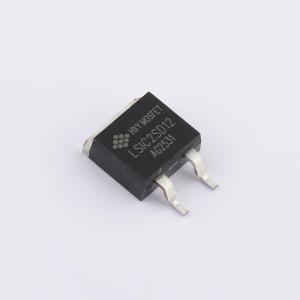

温馨提醒：图片仅供参考，商品以实物为准
LSIC2SD120D15-HXY
碳化硅肖特基二极管，具有零反向恢复电流、零正向恢复电压、高频操作、温度无关开关行为和快速开关特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，具备15A的正向电流（IF）和1200V的反向耐压（VR），在高负载条件下仍能保持稳定性能。其正向导通压降（VF）典型值为1.5V，有助于降低导通损耗，提升系统整体能效。基于碳化硅材料特性，该器件支持高频开关操作，反向恢复时间极短，可有效减少能量损耗并改善热管理表现。适用于高密度电源转换设计，如高效开关电源、光伏逆变装置及高功率密度适配器等场景，能够在较宽温度范围内可靠运行，满足对小型化和高效率有要求的应用需求。
- 商品型号
- LSIC2SD120D15-HXY
- 商品编号
- C51896395
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 15A | |
| 正向压降(Vf) | 1.5V@15A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 50uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 120A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 1200伏特肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 与温度无关的开关行为
- 极快开关速度
- VF 具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
