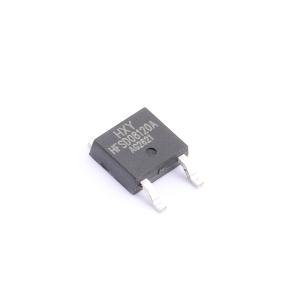

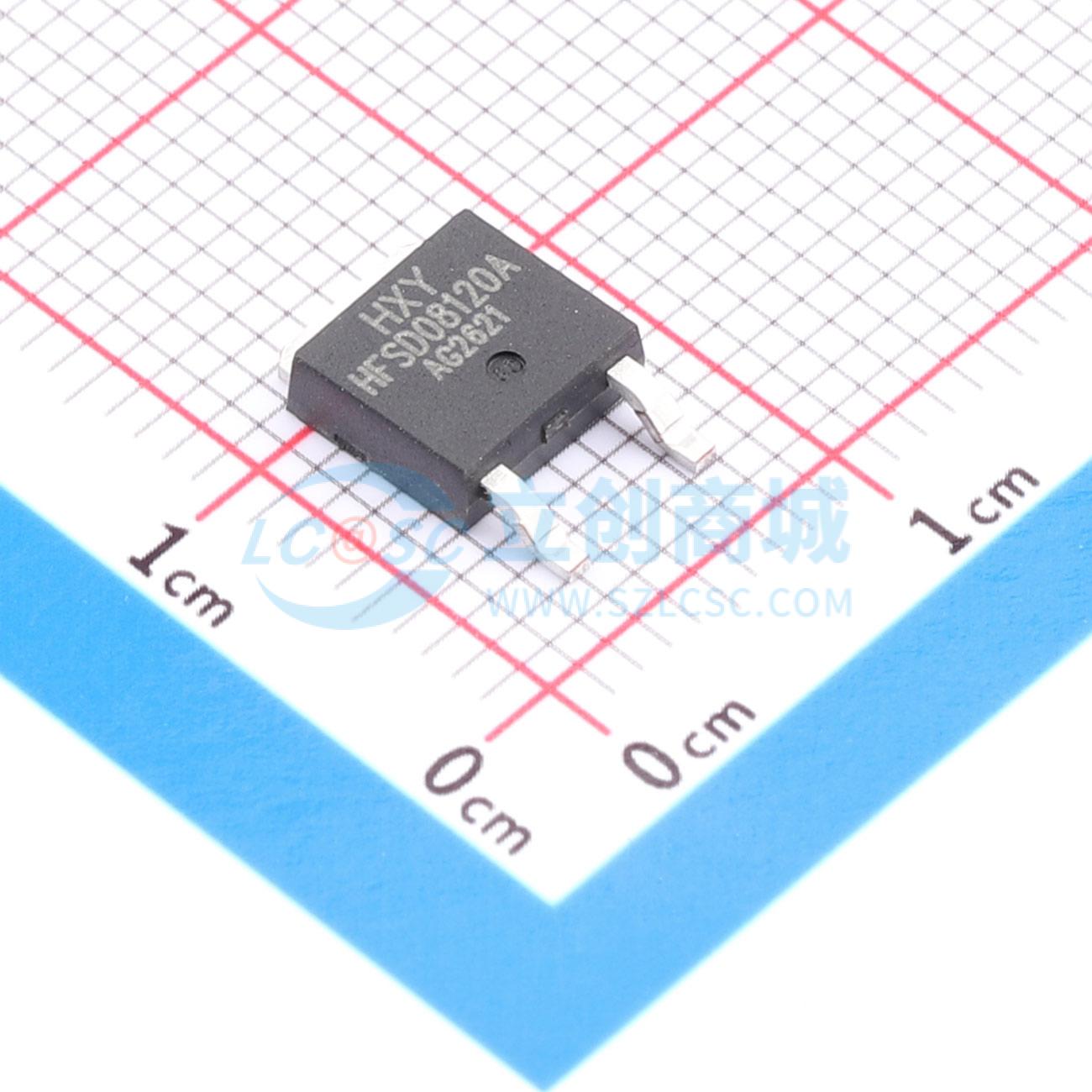

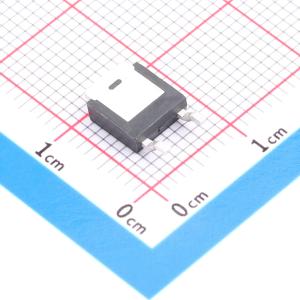

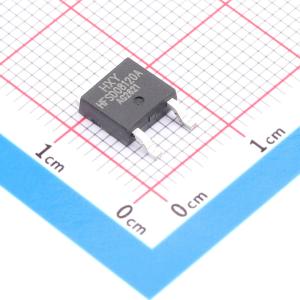

FFSD08120A-HXY
FFSD08120A-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，具备8A的正向电流（IF）和1200V的反向重复电压（VR），正向压降（VF）为1.45V。器件利用碳化硅材料特性，实现高频、高效率的整流性能，反向恢复时间极短，漏电流低，适用于高开关频率的电源转换场景。其高耐压与高电流承载能力，结合优异的热稳定性，适合用于紧凑型电源模块、高密度开关电源及需要高效能功率管理的电路设计中，有助于提升系统整体能效并减少散热需求。
- 商品型号
- FFSD08120A-HXY
- 商品编号
- C51896367
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 25.4A | |
| 正向压降(Vf) | 1.45V@8A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 50uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 96A | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该器件可替代双极性整流器，实现基本无开关损耗，从而获得更高效率，并减少散热器需求。其具备正温度系数，支持器件并联而不会发生热失控。
商品特性
- 1200V 肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频工作能力
- 与温度无关的开关特性
- 极快的开关速度
- 正向压降 VF 具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
