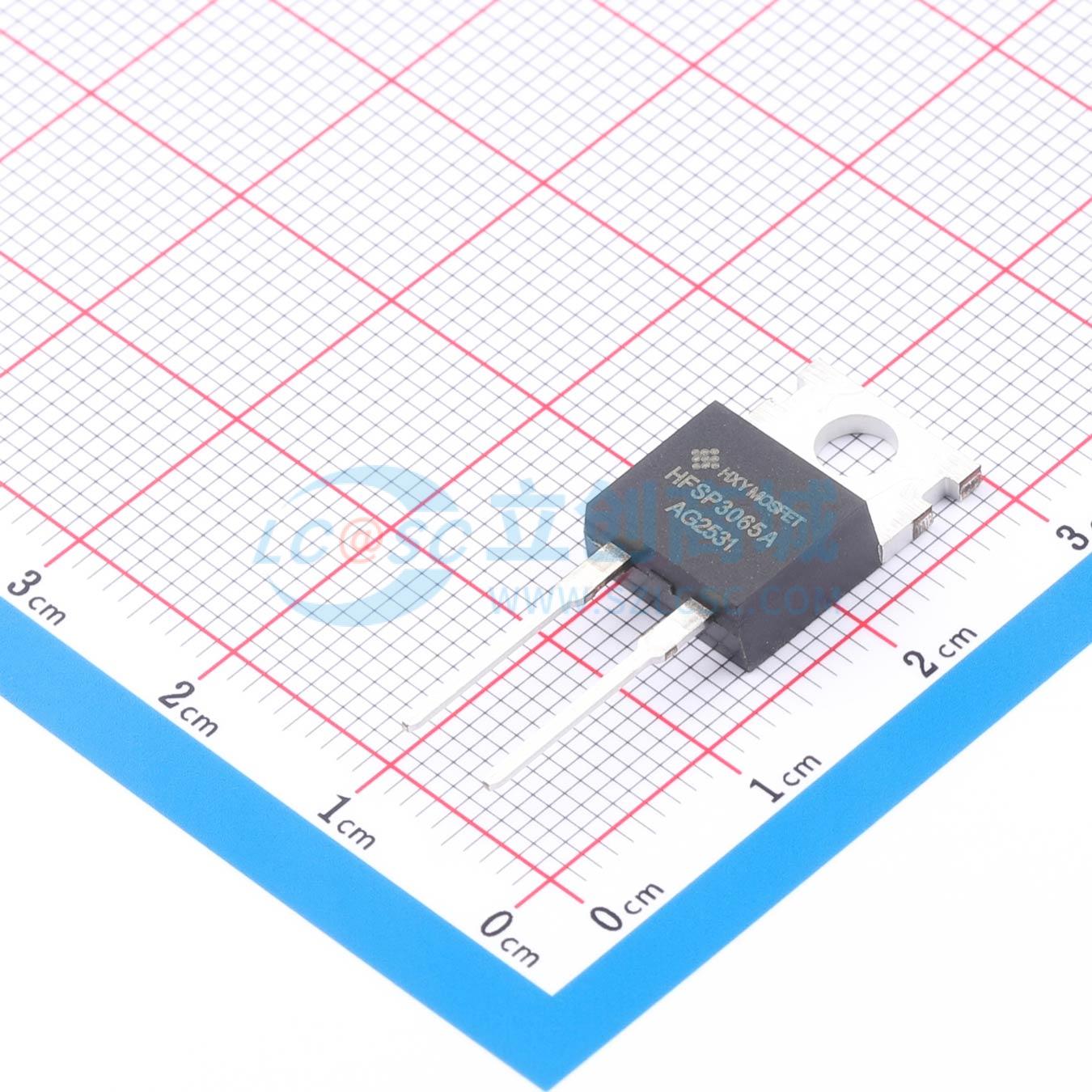

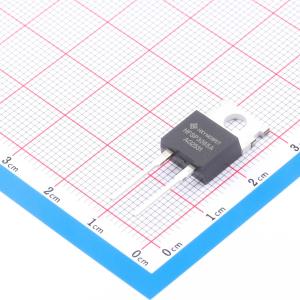

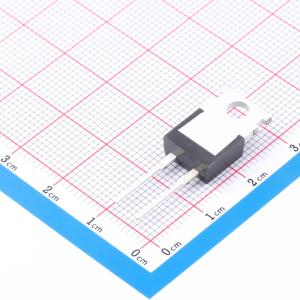

FFSP3065A-HXY
碳化硅肖特基二极管，零反向恢复电流，零正向恢复电压，高频操作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，具备30A的正向电流（IF）和650V的反向重复峰值电压（VR），在高负载条件下可保持稳定性能。其正向压降低至1.41V，有助于减少导通损耗，提升系统整体能效。器件利用碳化硅材料特性，支持高频开关操作，反向恢复特性优异，可有效降低开关损耗。适用于高密度电源转换设计，如高效开关电源、服务器电源模块及可再生能源逆变系统，满足对热性能和可靠性要求较高的应用场景。
- 商品型号
- FFSP3065A-HXY
- 商品编号
- C51896381
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 76.8A | |
| 正向压降(Vf) | 1.41V@30A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 260A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650V 肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频工作
- 与温度无关的开关特性
- 极快开关速度
- VF 具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
