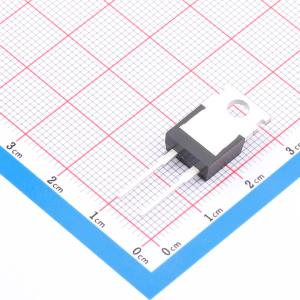

温馨提醒：图片仅供参考，商品以实物为准
NXPSC066506Q-HXY
碳化硅肖特基二极管，零反向恢复电流，高速开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式结构，具备6A的平均正向整流电流（IF）和650V的反向重复峰值电压（VR），正向导通压降为1.36V，具有较低的导通损耗。基于碳化硅材料特性，器件表现出优异的高温稳定性、快速开关能力及极低的反向恢复电荷，适用于高频、高效率的电力转换应用。可广泛用于服务器电源、通信电源、光伏逆变模块及高密度DC-DC转换器中，有效提升系统能效并减小热管理设计压力。
- 商品型号
- NXPSC066506Q-HXY
- 商品编号
- C51896349
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 22.3A | |
| 正向压降(Vf) | 1.36V@6A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 66A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频工作
- 与温度无关的开关行为
- 极快开关速度
- VF 具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
