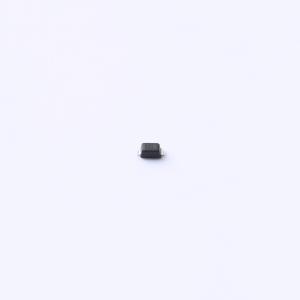

温馨提醒：图片仅供参考，商品以实物为准
HSD5Z24
单向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单向，反向截止电压：24V，钳位电压：45V，峰值脉冲电流：8A，适用于电源线、信号线防雷击、静电放电等瞬态冲击的浪涌防护器件。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- HSD5Z24
- 商品编号
- C51883355
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 8uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 80pF |
商品概述
HSD5Zxx系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。 本系列专门设计用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
商品特性
- IEC61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 保护一条I/O线（单向）
- 低钳位电压
- 工作电压：3.3V至36V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 网络和电信
- 串行和并行端口
- 外围设备
