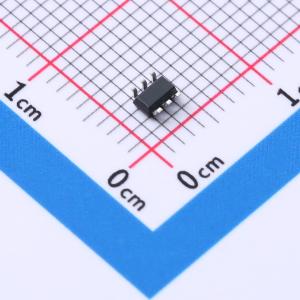

温馨提醒：图片仅供参考，商品以实物为准
HXM10H03NSG
N沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，漏源电压：100V，连续漏极电流：3A，导通电阻：160mΩ@10V，耗散功率：1.5W，MOSFET产品，ESD防护。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- HXM10H03NSG
- 商品编号
- C51883369
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 136mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 650pF | |
| 反向传输电容(Crss) | 20pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 24pF |
商品特性
- 采用高密度单元设计，实现极低的导通电阻RDS(on)
- 散热性能出色的优质封装
- 漏源电压VDS = 100 V，漏极电流ID = 3 A
- 在栅源电压VGS = 10 V时，导通电阻RDS(on) < 160 mΩ
应用领域
- 功率开关应用
- 不间断电源
