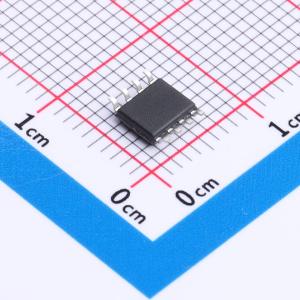

温馨提醒：图片仅供参考，商品以实物为准
H7344AD10
高速低功耗CAN、CAN FD收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：-0.3V~+6V，功能：串行至串行或并行。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- H7344AD10
- 商品编号
- C51883380
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.156575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 通道数 | 1 | |
| 静态电流 | 10uA | |
| 功能特性 | 唤醒功能；热关断保护；欠压保护；集成电平移位；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能 |
商品概述
H7344 提供两种操作模式，如表 2 所示。这些模式可通过 STB 引脚选择。在正常模式下，收发器能够通过总线线路进行通信。信号通过 TxD 和 RxD 引脚传输和接收至 CAN 控制器。总线线路输出端的压摆率经过优化，以实现低电磁辐射。在待机模式下，发射器和接收器均被禁用，一个极低功耗的差分接收器监控总线线路以检测 CAN 总线活动。总线线路被偏置到地，电源电流降至最低，典型值为 10μA。当低功耗差分接收器检测到唤醒请求时，信号首先被过滤，然后在经过 twake_filt 时间周期后被验证为有效唤醒信号，随后收发器将 RxD 引脚驱动为低电平（跟随总线）以向控制器通知唤醒请求。当在待机模式下检测到有效的唤醒模式（按顺序为显性-隐性-显性相位）时，RxD 引脚跟随总线。每个相位的最小长度为 twake_filt。该模式必须在 twake_to 时间内被接收才能被识别为有效唤醒，否则内部逻辑将被复位。热保护电路在结温超过约 180℃ 时通过关闭发射器来保护集成电路免受损坏。由于发射器消耗大部分功率，因此集成电路的功耗和温度会降低。所有其他集成电路功能继续运行。当温度降至关断阈值以下且 TxD 引脚变为高电平时，发射器关闭状态将复位。TxD 显性超时定时器电路可防止在 TxD 引脚因硬件和/或软件应用故障而被强制永久为低电平时，总线线路被驱动至永久显性状态（阻塞所有网络通信）。
商品特性
- 兼容 ISO 11898-2:2016
- 针对高达 5 Mbps 的环路延迟对称性规范
- H7344-3 版本上的 VIO 引脚允许直接与 3 V 至 5 V 微控制器接口
- 具有通过总线唤醒功能的极低电流待机模式
- 低电磁辐射和高电磁抗扰度
- 无需共模扼流圈的极低电磁辐射
- 未供电节点不会干扰总线线路
- 发送数据显性超时功能
- 在所有电源条件下芯片行为均可预测
- 总线引脚具有极高的 ESD 鲁棒性，>8kV 系统 ESD 脉冲
- 热保护
- 总线引脚可承受对电源电压和地的短路
- 总线引脚在汽车环境中受到保护，免受瞬态影响
- 这些是无铅器件
应用领域
- 汽车
- 工业网络
