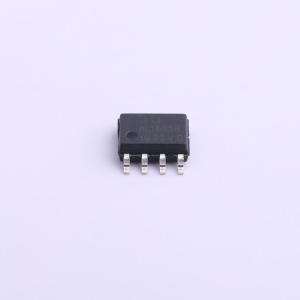

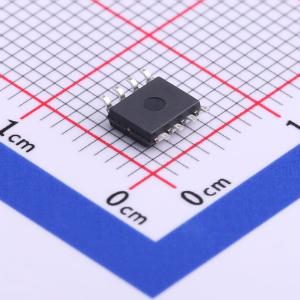

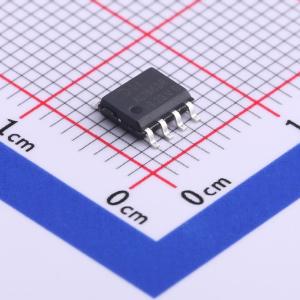

AL1663RS-13
停产 通用反激式和单级升降压可调光LED控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能单级反激式和降压-升压控制器，适用于可调光 LED 照明应用。它是一种初级侧调节（PSR）控制器，无需光耦合器和次级控制电路即可提供精确的恒流（CC）调节。工作在边界导电模式（BCM）并在谷底开关，具有良好的电磁干扰（EMI）性能和效率。在通用输入电压下，通过恒定导通时间工作，系统可实现高功率因数（PF）和低总谐波失真（THD）。支持多种调光模式。具有低启动电流和低工作电流，集成了过压、短路、过流和过温等多种保护功能。采用 SO-8 封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL1663RS-13
- 商品编号
- C526358
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 7V~30V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 20V | |
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 反激；升压；降压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
AL1663/AL1663R是一款高性能单级反激式和降压-升压控制器，适用于可调光LED照明应用。它是一款初级侧调节（PSR）控制器，无需光耦合器和次级控制电路即可提供精确的恒流（CC）调节。该控制器工作在边界导电模式（BCM），并在谷底进行开关操作，从而实现良好的电磁干扰（EMI）性能和高效率。通过恒定导通时间工作模式，系统在通用输入电压下可实现高功率因数（PF）和低总谐波失真（THD）。 AL1663/AL1663R支持多种调光模式。当在APWM引脚施加0.3V至2.4V的直流信号时，器件将工作在模拟调光模式。当在APWM引脚施加数字信号时，器件将工作在PWM调光模式。对于AL1663，当在PWMD引脚施加数字信号且APWM引脚连接一个数百纳法的电容时，器件将工作在PWM转直流调光模式。 AL1663/AL1663R具有低启动电流和低工作电流的特点。它集成了多种保护功能，包括过压保护、短路保护、过流保护和过温保护。 AL1663/AL1663R采用SO - 8封装。
商品特性
- 无需光耦合器的初级侧调节
- 谷底开关以降低开关损耗
- 低启动电流
- 高功率因数和低总谐波失真
- 高效率
- LED电流变化范围小
- 输出开路电压变化范围小
- 支持PWM调光和模拟调光
- 内部保护功能：欠压锁定（UVLO）、输出过压保护（OVP）、输出短路保护（OSP）、过流保护（OCP）、热折返保护（TFP）、过温保护（OTP）
- 系统成本低
- 封装：SO - 8
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 带调光功能的通用LED照明驱动器
- 通用恒流源
- LED背光源驱动器
- 智能LED照明
