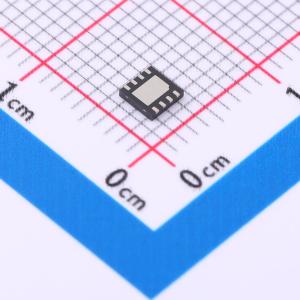

温馨提醒：图片仅供参考，商品以实物为准

AP2311FGEG-7

单通道限流电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2301和AP2311是单通道限流集成高端功率开关，专为通用串行总线（USB）和其他热插拔应用而优化。该系列器件符合USB标准，使能输入具有两种极性可选。这些器件具有快速的短路响应时间，可提高整个系统的稳健性，并且集成了输出放电功能，以确保对输出电压电容进行完全可控的放电
品牌名称: DIODES(美台)
商品型号: AP2311FGEG-7
商品编号: C526365
商品封装: UDFN3030-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

AP2301和AP2311是单通道限流集成高端功率开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该系列器件符合USB标准，使能输入具有两种极性可选。这些器件具有快速的短路响应时间，可提高整个系统的稳健性，并集成了输出放电功能，以确保对输出电压电容进行完全可控的放电。它们为承受重容性负载和可能发生短路的应用提供了完整的保护解决方案，并具备反向电流阻断、过流、过温和短路保护功能，以及可控的上升时间和欠压锁定功能。开漏标志输出具有7ms的消抖能力，可防止误报过流，且无需任何外部元件。所有器件均提供SO - 8、MSOP - 8、MSOP - 8EP、U - DFN3030 - 8（E型）和U - DFN2020 - 6封装。

商品特性

单通道限流功率开关
输出放电功能
快速短路响应时间：2µs
2.5A精确限流
反向电流阻断
70mΩ导通电阻
输入电压范围：2.7V至5.5V
内置软启动，典型上升时间0.6ms
过流和热保护
带消隐时间（典型值7ms）的故障报告（FLG）
ESD保护：2kV HBM、200V MM
环境温度范围：-40℃至+85℃
SO - 8、MSOP - 8、MSOP - 8EP、U - DFN3030 - 8（E型）和U - DFN2020 - 6：采用“绿色”模塑料（无溴、锑）
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件
UL认证，文件编号E322375，IEC60950 - 1 CB体系认证

应用领域

液晶电视和显示器
机顶盒、住宅网关
笔记本电脑、台式机、服务器、电子阅读器、打印机、扩展坞、集线器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交54单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	70mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
