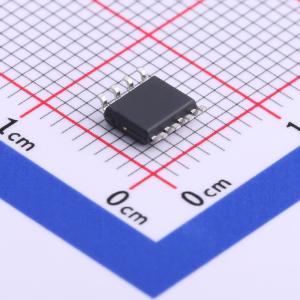

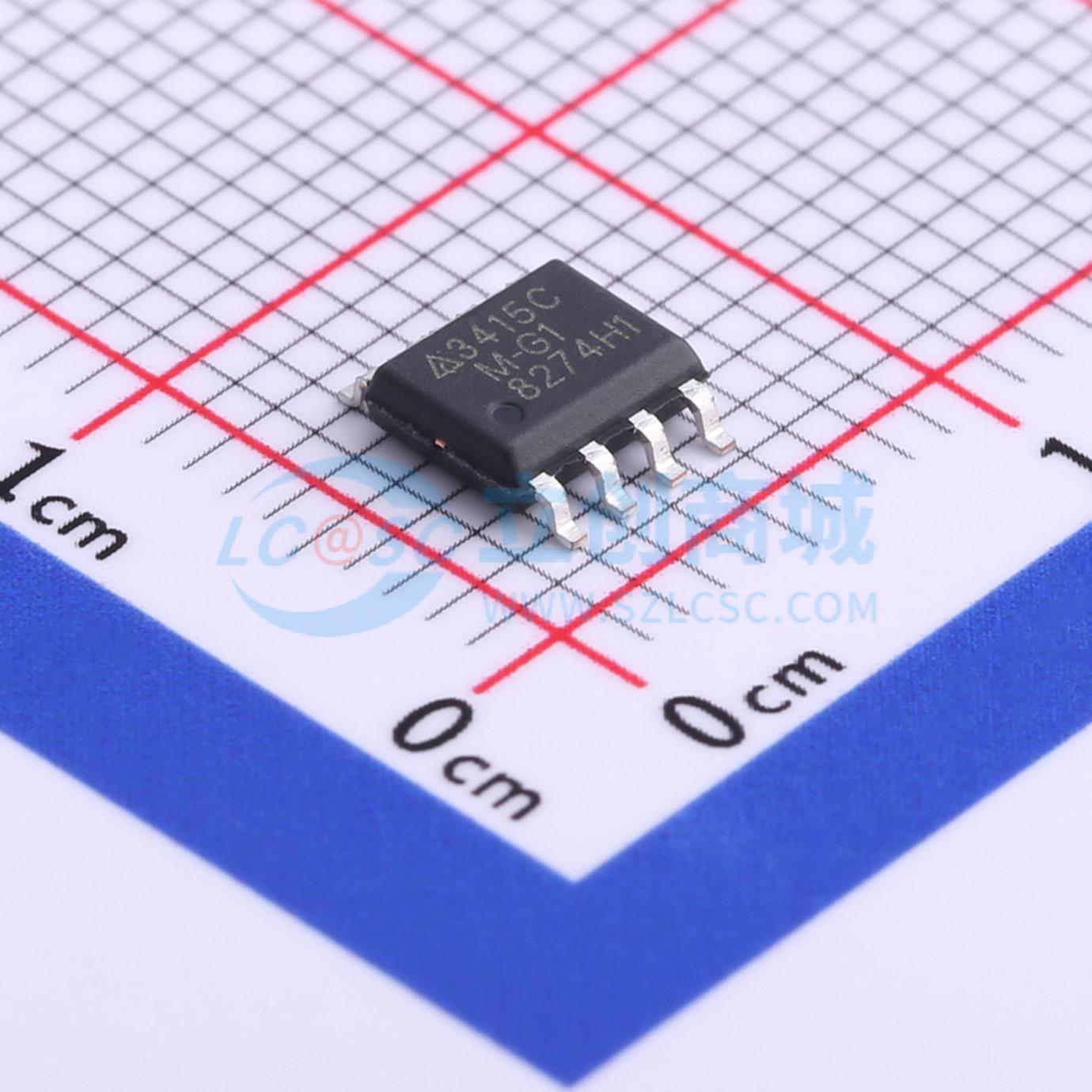

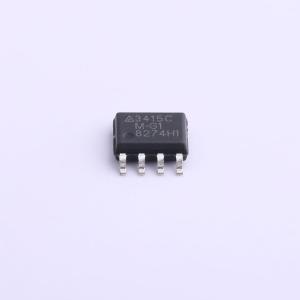

温馨提醒：图片仅供参考，商品以实物为准

APR3415CMTR-G1

副边同步整流开关稳压器

描述: 同步整流开关和控制器
品牌名称: DIODES(美台)
商品型号: APR3415CMTR-G1
商品编号: C526388
商品封装: SO-8
包装方式: 编带
商品毛重: 0.179克(g)

商品参数

商品概述

APR3415是一款次级侧组合IC，它将N沟道MOSFET与专为不连续导通模式（DCM）工作下的同步整流（SR）设计的驱动电路相结合。它还集成了用于初级侧控制系统的输出电压检测功能。 N沟道MOSFET针对低栅极电荷、低导通电阻RDS(ON)、快速开关速度和体二极管反向恢复性能进行了优化。同步整流可有效降低次级侧整流器的功耗，并提供高性能解决方案。通过检测MOSFET的漏源电压，APR3415可以用较少的外部元件输出理想的驱动信号。它能为5V输出电压应用提供高性能解决方案。与AP4341相同，当输出电压低于某个阈值时，APR3415会检测输出电压并提供周期性信号。通过对次级侧电压的快速响应，APR3415可以有效改善初级侧控制系统的瞬态性能。 APR3415采用SO - 8封装。

商品特性

适用于DCM工作模式反激式变换器的同步整流
消除谐振环干扰
快速检测电源电压
最少的外部元件
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

用于手机/无绳电话、ADSL调制解调器、MP3及其他便携式设备的适配器/充电器
备用电源和辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	工作电压	3.3V~3.6V
	上升时间(tr)	50ns

	属性	参数值
	下降时间(tf)	50ns
	传播延迟 tpHL	100ns
	特性	欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+85℃
