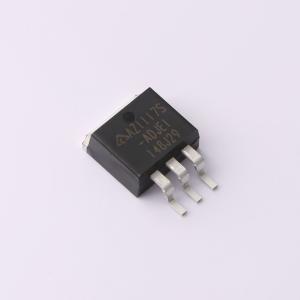

温馨提醒：图片仅供参考，商品以实物为准

AZ1117S-ADJTRE1

1A低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一系列低压差三端稳压器，在1A输出电流下压差为1.15V。提供电流限制和热关断功能。其电路包括一个微调的带隙基准，以确保1.5V、1.8V、2.5V、2.85V、3.3V、5.0V和可调版本的输出电压精度在1%以内，1.2V版本的输出电压精度在2%以内。限流功能经过微调，以确保指定的输出电流和受控的短路电流。片上热关断功能可防止因过载和环境温度组合导致的结温过高。有可调版本，仅需2个外部电阻即可提供1.25V至12V的输出电压。有行业标准的SOT223、SOT89、TO220-3、TO252-2、TO252-24、TO252-25和TO263功率封装。
品牌名称: DIODES(美台)
商品型号: AZ1117S-ADJTRE1
商品编号: C526406
商品封装: TO-263
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

AZ1117是一系列低压差三端稳压器，在输出电流为1A时，压差为1.15V。 AZ1117系列具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保1.5V、1.8V、2.5V、2.85V、3.3V、5.0V和可调版本的输出电压精度在1%以内，1.2V版本的输出电压精度在2%以内。限流功能经过微调，以确保指定的输出电流和可控的短路电流。片上热关断功能可防止因过载和环境温度的任何组合导致结温过高。 AZ1117有可调版本，仅需2个外部电阻即可提供1.25V至12V的输出电压。 AZ1117系列采用行业标准的SOT223、SOT89、TO220 - 3、TO252 - 2 (3)、TO252 - 2 (4)、TO252 - 2 (5)和TO263功率封装。

商品特性

低压差电压：输出电流为1A时为1.15V
微调限流功能
片上热关断三端可调或固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5.0V
工作结温：-40至+125°C
无铅封装：SOT223、SOT89、TO220 - 3、TO252 - 2 (3)、TO252 - 2 (4)、TO252 - 2 (5)、TO263完全无铅；符合RoHS标准

应用领域

电脑主板
液晶显示器
显卡
DVD播放器
网卡/交换机
电信设备
ADSL调制解调器
打印机及其他外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	15V
	输出电压	1.25V~12V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.25V@(1A)

	属性	参数值
	静态电流(Iq)	10mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
