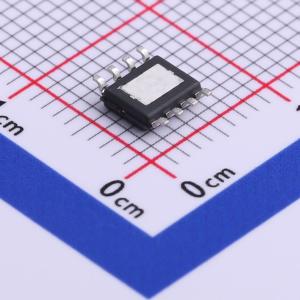

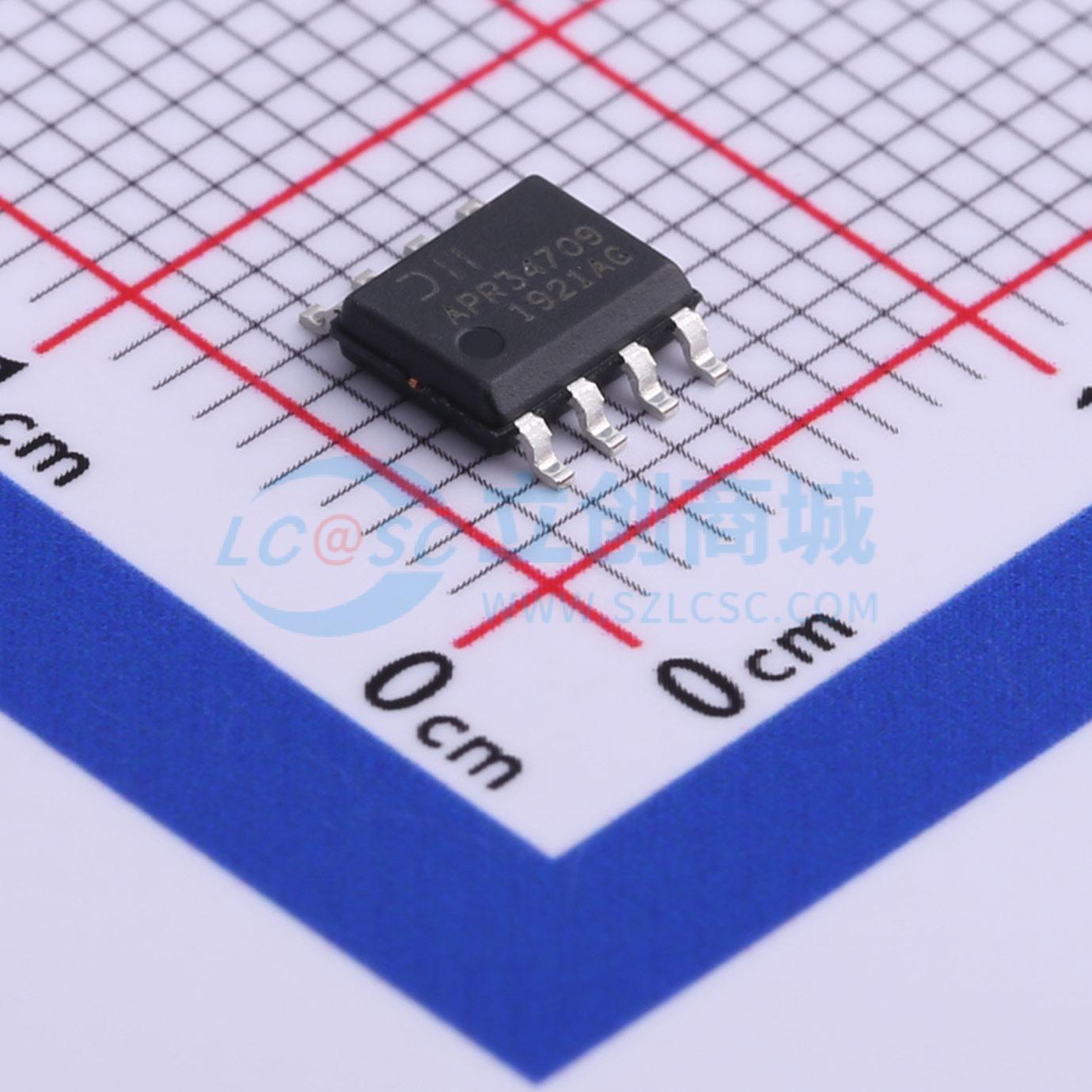

APR34709SP-13
停产 副边同步整流开关稳压器
SMT扩展库PCB免费打样
- 描述
- APR34709是一款次级侧组合IC，它将一个N沟道MOSFET和一个用于同步整流（SR）的驱动电路集成在一起，支持不连续导通模式（DCM）和准谐振反激拓扑。该N沟道MOSFET针对低栅极电荷、低导通电阻RDS(ON)、快速开关速度和体二极管反向恢复性能进行了优化。
- 品牌名称
- DIODES(美台)
- 商品型号
- APR34709SP-13
- 商品编号
- C526389
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 3.3V~16V | |
| MOS耐压 | 60V | |
| 模式支持 | QR；DCM |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 8mΩ | |
| 静态电流(Iq) | 150uA | |
| 导通时间 | 1.2us | |
| 关断时间 | 2us | |
| 关断延时 | 100ns | |
| 工作温度 | -40℃~+85℃ |
商品概述
APR34709是一款次级侧组合IC，它将一个N沟道MOSFET和一个专为同步整流（SR）设计的驱动电路集成在一起，支持不连续导通模式（DCM）和准谐振反激拓扑。 该N沟道MOSFET针对低栅极电荷、低导通电阻RDS(ON)、快速开关速度和体二极管反向恢复性能进行了优化。 同步整流可有效降低次级侧整流器的功耗，并提供高性能解决方案。通过感应MOSFET的漏源电压，APR34709只需较少的外部元件即可输出理想的驱动信号。 它可为输出电压为3.3V至15V的应用提供高性能解决方案。 APR34709采用SO-8EP封装。
商品特性
- 用于DCM工作模式反激式电路的同步整流
- 消除谐振环干扰
- 电源电压快速检测
- 最少的外部元件
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 手机/无绳电话、ADSL调制解调器、MP3及其他便携式设备的适配器/充电器
- 待机和辅助电源
