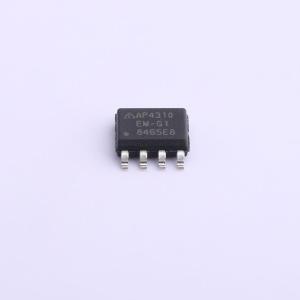

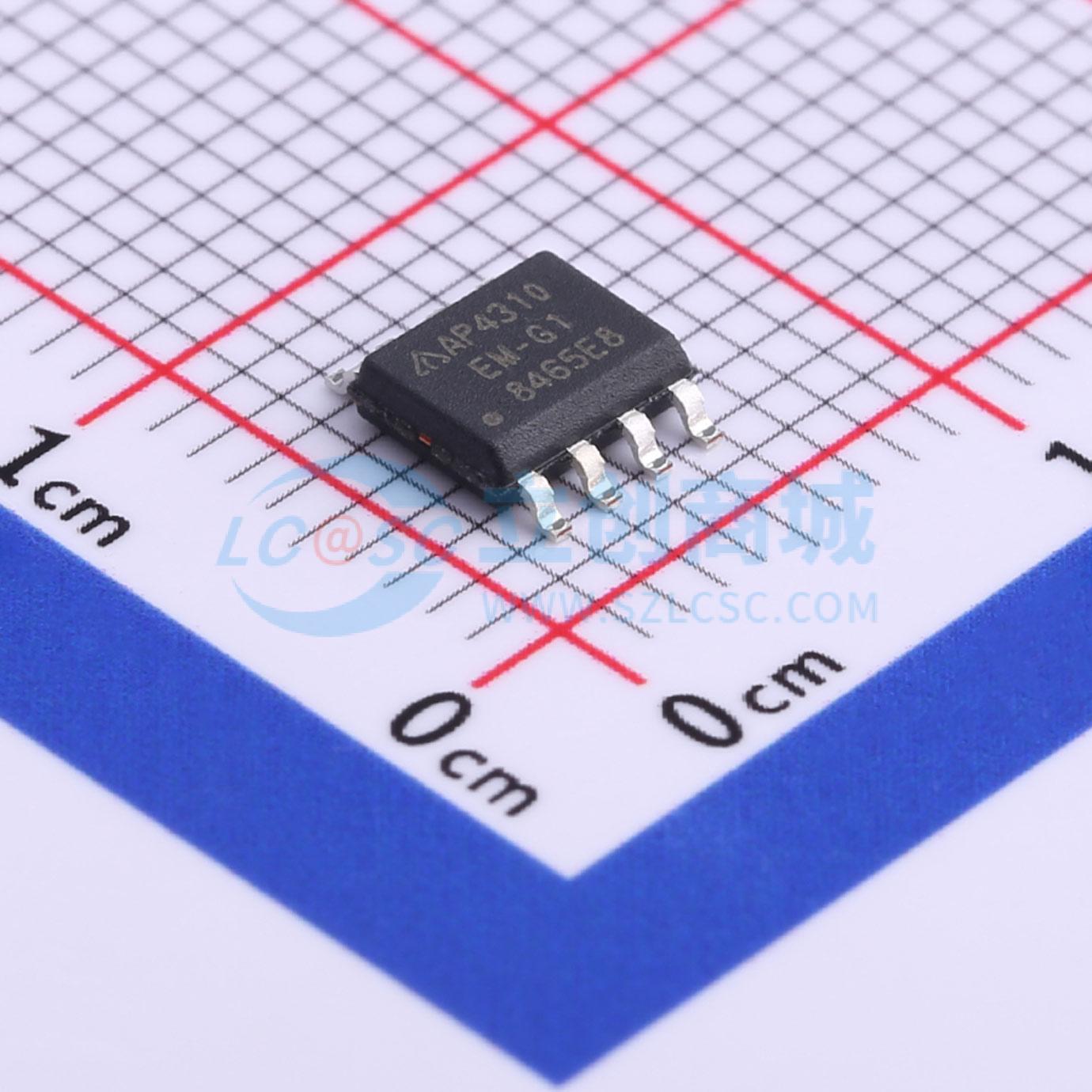

AP4310EMTR-G1
双运放及电压基准电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP4310E是一款单片集成电路，专门用于调节开关电池充电器和电源的输出电流和电压水平。该器件包含两个运算放大器和一个2.5V精密并联电压基准源。运算放大器1用于电压控制，其同相输入端内部连接到并联稳压器的输出端。运算放大器2用于电流控制，两个输入端均未连接。该集成电路为电源转换器设计人员提供了一种控制解决方案，具有更高的精度，同时相应地降低了系统复杂度和成本。AP4310E具有更严格的基准电压容差和失调。AP4310E采用标准的SO - 8封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP4310EMTR-G1
- 商品编号
- C526377
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3V~36V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | - | |
| 工作温度 | -40℃~+105℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 150uA |
商品概述
AP4310E是一款单片集成电路，专门用于调节开关电池充电器和电源的输出电流和电压水平。 该器件包含两个运算放大器和一个2.5V精密并联电压基准源。运算放大器1用于电压控制，其同相输入端内部连接到并联稳压器的输出端。运算放大器2用于电流控制，两个输入端均未连接。该集成电路为电源转换器设计人员提供了一种控制解决方案，具有更高的精度，同时相应地降低了系统复杂度和成本。AP4310E具有更严格的基准电压容差和失调。 AP4310E采用标准的SO - 8封装。
商品特性
- 运算放大器
- 输入失调电压：0.5mV
- 电源电流：在5.0V电源电压下，每个运算放大器为75μA
- 单位增益带宽：1MHz
- 输出电压摆幅：0至Vcc - 1.5V
- 电源电压范围：3至36V
- 电压基准源
- 固定输出电压基准：2.5V
- 基准电压容差：±0.4%
- 灌电流能力：0.05至80mA
- 典型输出阻抗：0.2Ω
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
应用领域
- 电池充电器
- 开关电源
