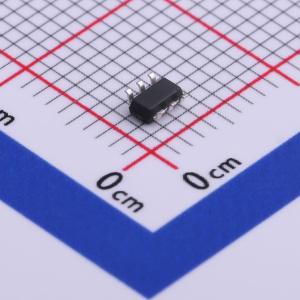

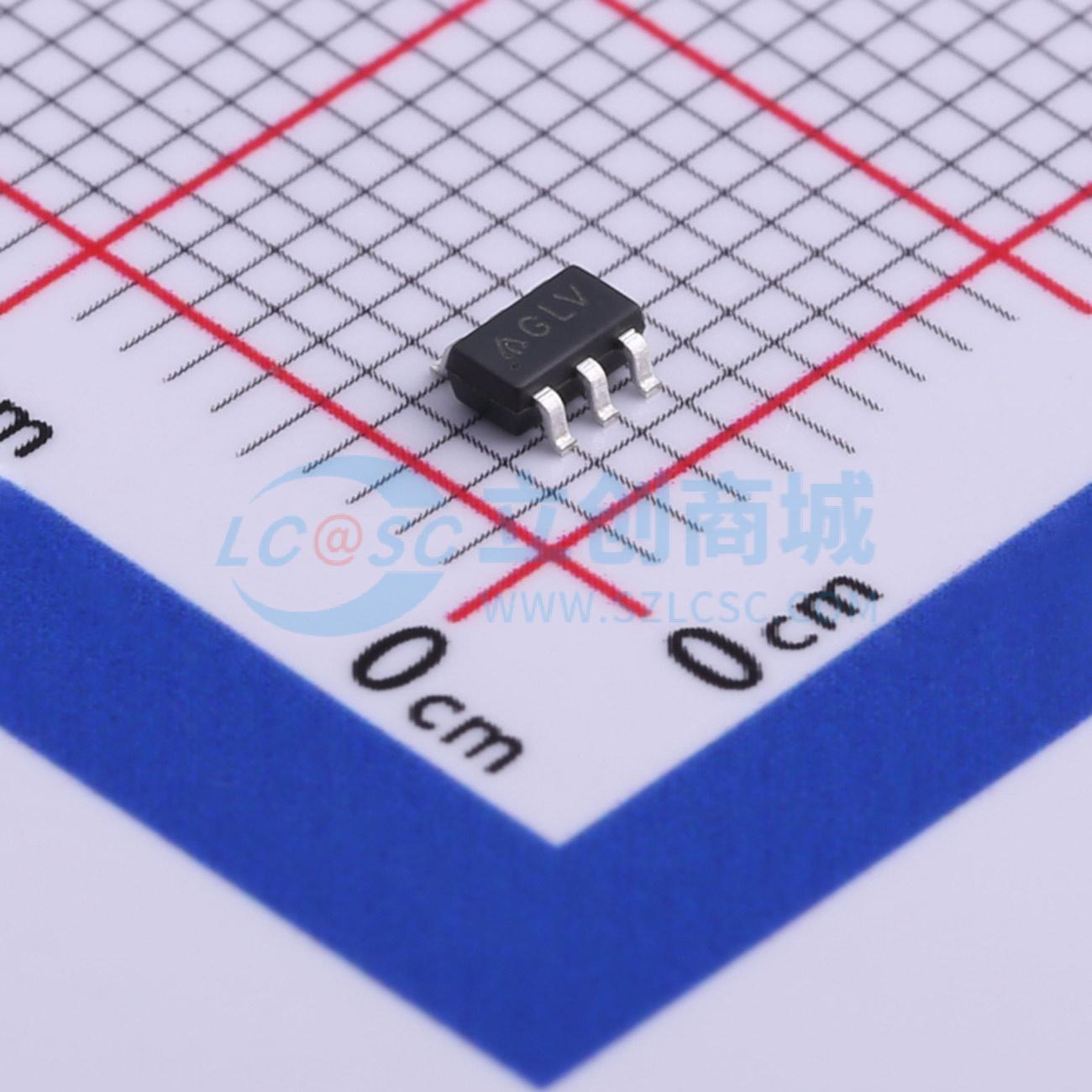

AP3125B1KTR-G1

AP3125B是一款电流模式PWM控制器，专为高性能、低待机功耗和高性价比的离线反激式转换器而优化。 正常工作时，PWM开关频率在内部固定（约65kHz）。在中负载情况下，借助频率折返功能，IC将进入绿色模式以提高系统效率。设置了最低开关频率（约20kHz）以避免可听噪声。在无负载或轻负载时，IC将进入突发模式以最小化待机功耗。此外，内置了频率抖动功能以降低EMI辐射。 内部斜率补偿可在宽范围的输入电压和负载条件下实现更稳定的峰值电流模式控制。内部线路补偿可确保在整个通用线路电压范围内实现恒定的输出功率限制。 该器件具备全面的保护功能，如逐周期电流限制（OCP）、VCC过压保护（VOVP）、内部OTP、过载保护（OLP）和引脚故障保护。AP3125B还集成了欠压锁定（BNO）和线路过压保护（LOVP）。 AP3125B专为用于液晶显示器、笔记本电脑适配器和电池充电器应用的离线AC-DC电源而设计。它提供了一种具有多功能保护功能的高性价比解决方案。

• 极低的启动电流
• 电流模式控制
• 无音频噪声的绿色模式控制
• 内部斜率补偿
• 启动过程中的软启动
• 频率折返以实现高平均效率
• 带FOCP的次级绕组短路保护
• 软开关以降低EMI
• VCC维持模式
• 欠压锁定保护（BNO）
• 线路过压保护（LOVP）
• 实用的引脚故障保护：SENSE引脚浮空、SENSE引脚接地短路、FB/光耦开路/短路
• 全面的系统保护功能：VCC过压保护（VOVP）、过载保护（OLP）
• 小尺寸封装
• 与AP3105NA/NV/NL/NR引脚兼容
• 完全无铅且符合RoHS标准
• 无卤素和锑，“绿色”器件

• 开关型AC-DC适配器/充电器
• ATX/BTX辅助电源
• 机顶盒（STB）电源
• 开放式开关电源
