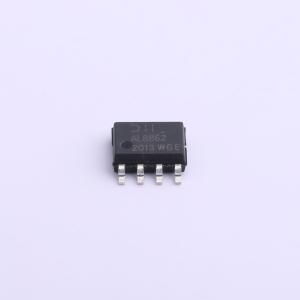

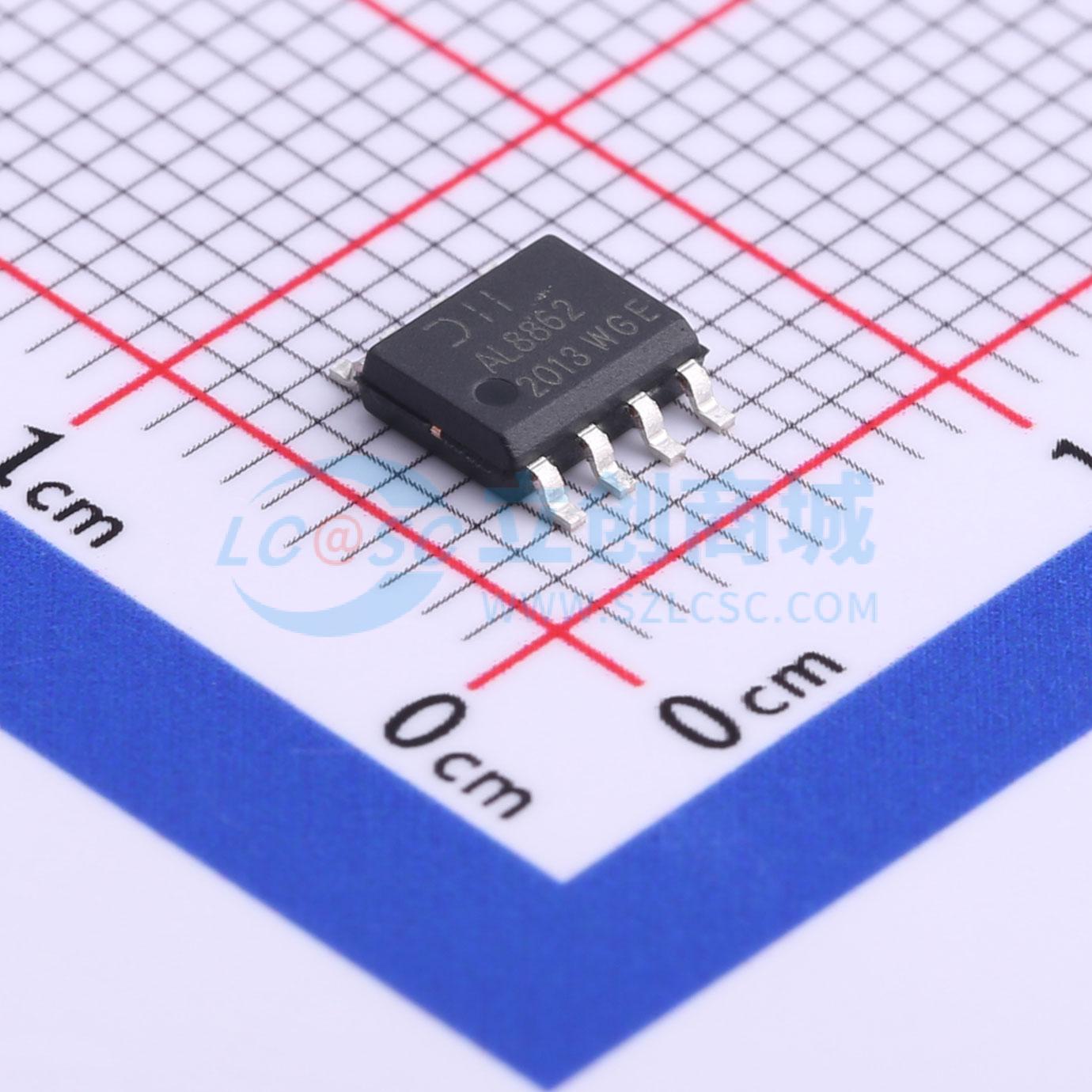

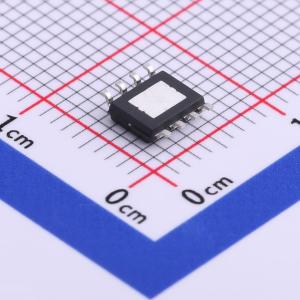

AL8862SP-13

60V、1A降压型LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款降压型 DC/DC 转换器，用于恒流驱动 LED。工作输入电源电压范围为 5V 至 60V，可提供高达 1A 的外部可调输出电流。LED 串联可提供相同的 LED 电流，实现均匀亮度，无需镇流电阻。开关频率高达 1MHz，允许使用更小尺寸的外部组件，从而减小 PCB 尺寸。集成了功率开关和高端输出电流检测电路，最大输出电流通过连接在 VIN 和 SET 输入引脚之间的外部电阻设置。通过在 CTRL 输入引脚施加直流电压或 PWM 信号实现调光，软启动时间可通过从 CTRL 引脚到地的外部电容进行调整。CTRL 引脚输入电压为 0.3V 或更低时，将关闭功率开关。
品牌名称: DIODES(美台)
商品型号: AL8862SP-13
商品编号: C526360
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

DIODESTM AL8862是一款降压型DC/DC转换器，专为恒流驱动LED而设计。AL8862的输入电源电压范围为5V至60V，可提供最高1A的外部可调输出电流。LED采用串联连接，可确保各LED电流一致，从而实现亮度均匀，无需使用镇流电阻。AL8862的开关频率最高可达1MHz，这使得可以使用更小尺寸的外部元件，从而减小PCB尺寸。 AL8862集成了功率开关和高端输出电流检测电路。通过连接在VIN和SET输入引脚之间的外部电阻可设置AL8862的最大输出电流。在CTRL输入引脚施加直流电压或PWM信号即可实现调光。通过从CTRL引脚到地连接一个外部电容，可以调节软启动时间。当CTRL引脚的输入电压为0.3V或更低时，功率开关将关闭。

商品特性

宽输入电压范围：5V至60V
输出电流最高可达1A
内置60V NDMOS开关
典型输出电流精度为4%
单引脚通过直流电压或PWM信号实现开/关和亮度控制
高效率（最高可达97%）
LED短路保护
固有LED开路保护
电流检测电阻短路保护、过温关断
最高1MHz开关频率
提供采用绿色模塑料（无溴、锑）的SO-8EP和U-DFN3030-6封装
完全无铅且符合RoHS标准
无卤素和锑，“绿色”器件
另有符合汽车应用标准的产品（AL8862Q），相关数据手册单独提供

应用领域

商业和工业照明
家电内部照明
建筑细节照明
多通道外部驱动器和智能照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	5V~60V
	开关频率	1MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
	恒流精度	4%
