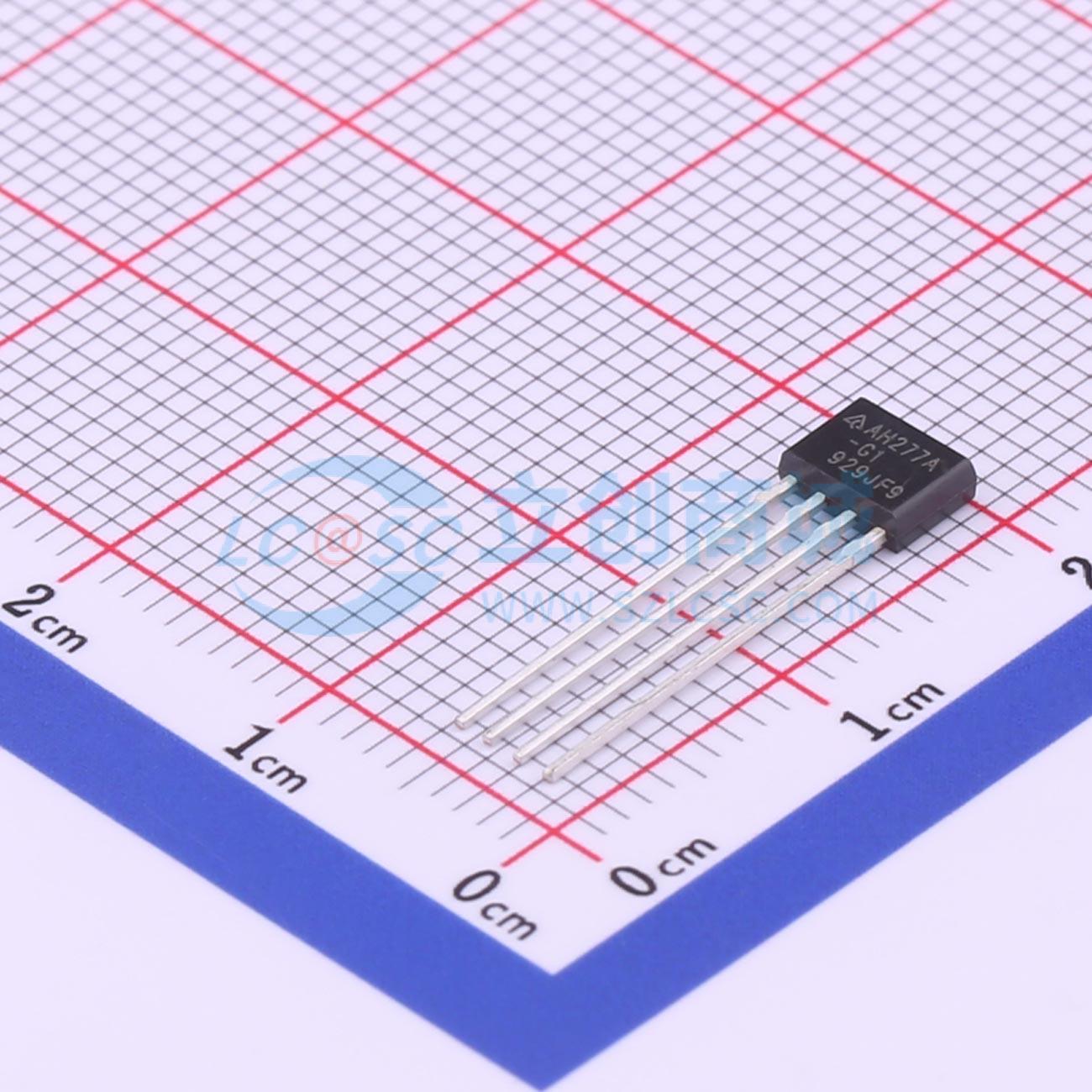

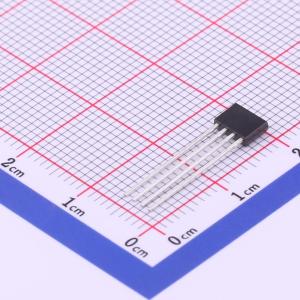

AH277AZ4-CG1

互补输出霍尔效应锁存器

描述

是一款集成霍尔传感器，带有输出驱动器，用于无刷直流电机应用的电子换向。该器件包括用于磁传感的片上霍尔传感器、放大霍尔电压的放大器、提供开关迟滞以抑制噪声的施密特触发器、补偿霍尔灵敏度温度漂移的温度补偿电路，以及两个用于吸收大负载电流的互补集电极开路驱动器。它还包括一个内部带隙稳压器，用于为内部电路提供偏置电压。将该器件置于可变磁场中，若磁通密度大于阈值 BOP，引脚 DO 将变为低电平（导通），引脚 DOB 将变为高电平（截止）。此输出状态将保持，直到磁通密度反转并降至 BRP 以下，此时 DO 变为高电平（截止），DOB 变为低电平（导通）。

品牌名称

DIODES(美台)

商品型号

AH277AZ4-CG1

商品编号

C526356

商品封装

TO-94​

包装方式

袋装

商品毛重

0.165克(g)
