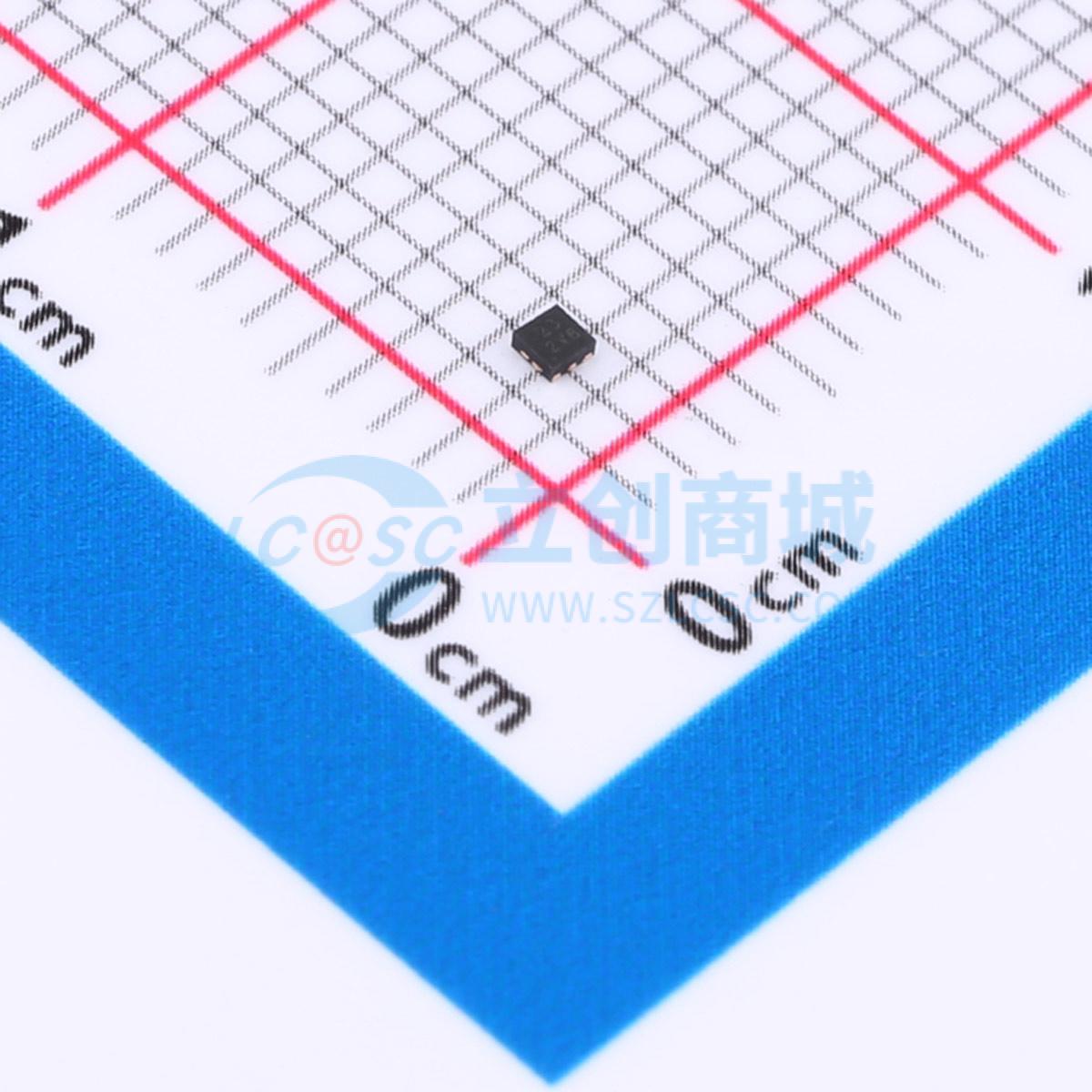

温馨提醒：图片仅供参考，商品以实物为准

74LVC2G06FW4-7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74LVC2G06 是一款具有漏极开路输出的双反相器门电路。该器件设计用于电源电压范围为 1.65V 至 5V 的工作环境。
品牌名称: DIODES(美台)
商品型号: 74LVC2G06FW4-7
商品编号: C526349
商品封装: X2-DFN1010-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

74LVC2G06 是一个带有开漏输出的双反相器门。该器件设计用于1.65V至5.5V电源范围内的工作。输入端可承受5.5V电压，使得该器件可以在混合电压环境中使用。该器件完全支持使用IOFF的部分断电应用。IOFF电路会禁用输出，防止在器件断电时产生损坏性的电流回流。开漏输出可以连接到其他开漏输出以实现主动低电平线与或主动高电平线与功能。最大灌电流为32mA。

应用领域

电平转换
通用逻辑
关机信号隔离
广泛的产品系列，例如：
- PC、网络设备、笔记本电脑、上网本、平板电脑
- 计算外围设备、硬盘驱动器、SSD、CD/DVD-ROM
- 电视、DVD、DVR、机顶盒
- 手机、个人导航/GPS
- MP3播放器、相机、视频录像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	反相器
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	2
	输入数	2
	灌电流(IOL)	32mA

	属性	参数值
	输入高电平(VIH)	1.7V~2V
	输入低电平(VIL)	700mV~800mV
	低电平范围(VOL)	800mV
	传播延迟(tpd)	2.9ns@5V,50pF
	系列	74LVC系列
	工作温度	-40℃~+125℃
