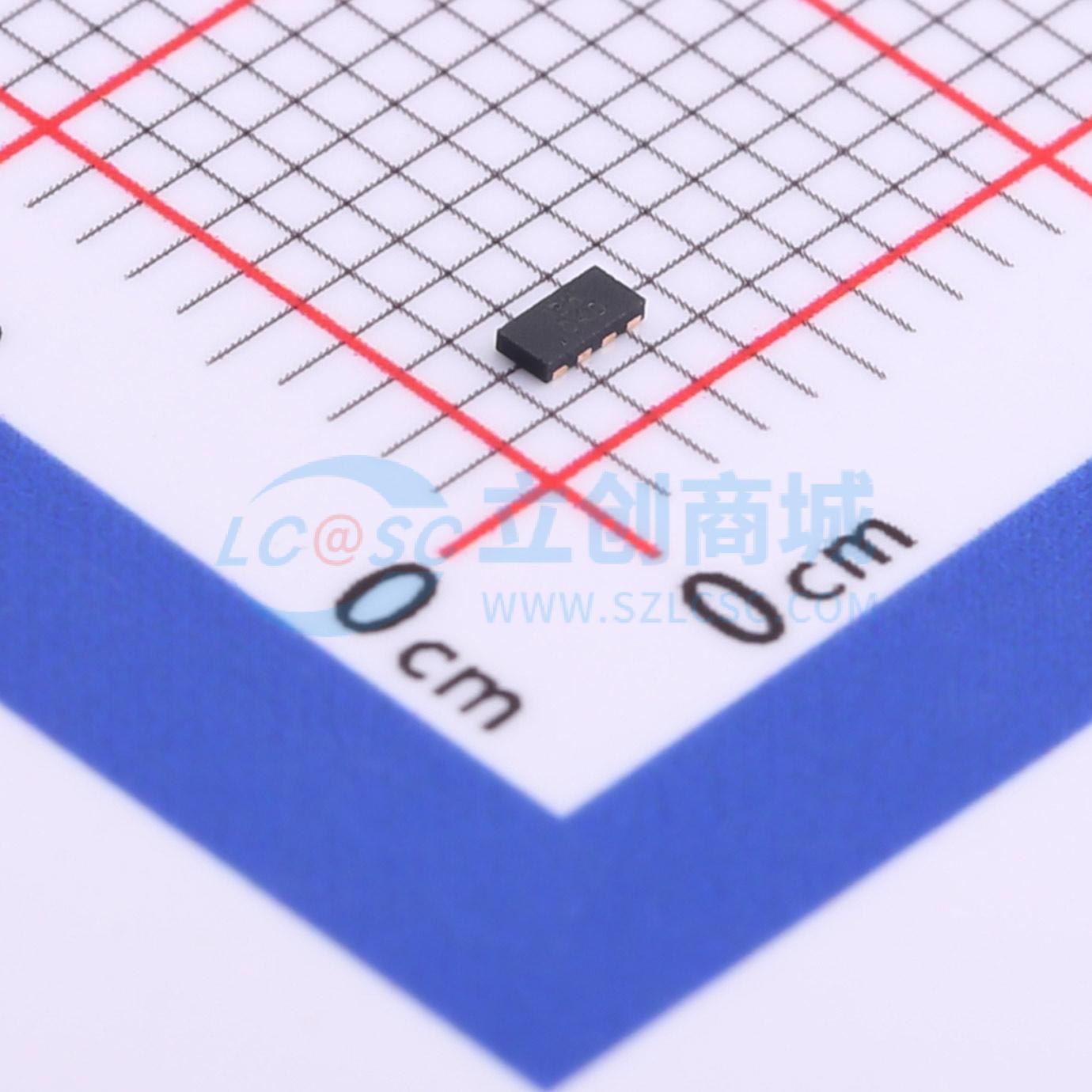

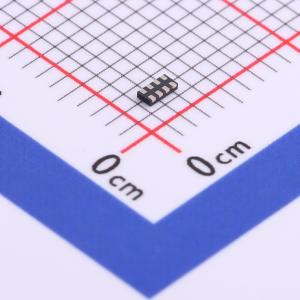

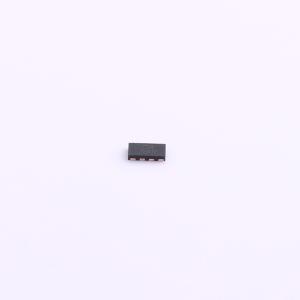

74LVC2G32HD4-7
74LVC2G32HD4-7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC2G32 是一款双路二输入或门。两个门电路均采用推挽输出，设计工作电源范围为 1.65V 至 5V。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74LVC2G32HD4-7
- 商品编号
- C526352
- 商品封装
- DFN-8(1x2)
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2.2V~2.5V；2.3V~2.6V；3.8V~4.1V；1.2V~1.53V；1.9V~2.13V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 电压电平转换
- 通用逻辑
- 关机信号隔离
- 广泛的产品系列如：
- PC、网络设备、笔记本电脑、上网本、PDA
- 平板电脑、电子阅读器
- 计算机外设、硬盘驱动器、CD/DVD-ROM
- 电视、DVD播放机、DVR、机顶盒
- 手机、个人导航/GPS设备
- MP3播放器、相机、摄像机
