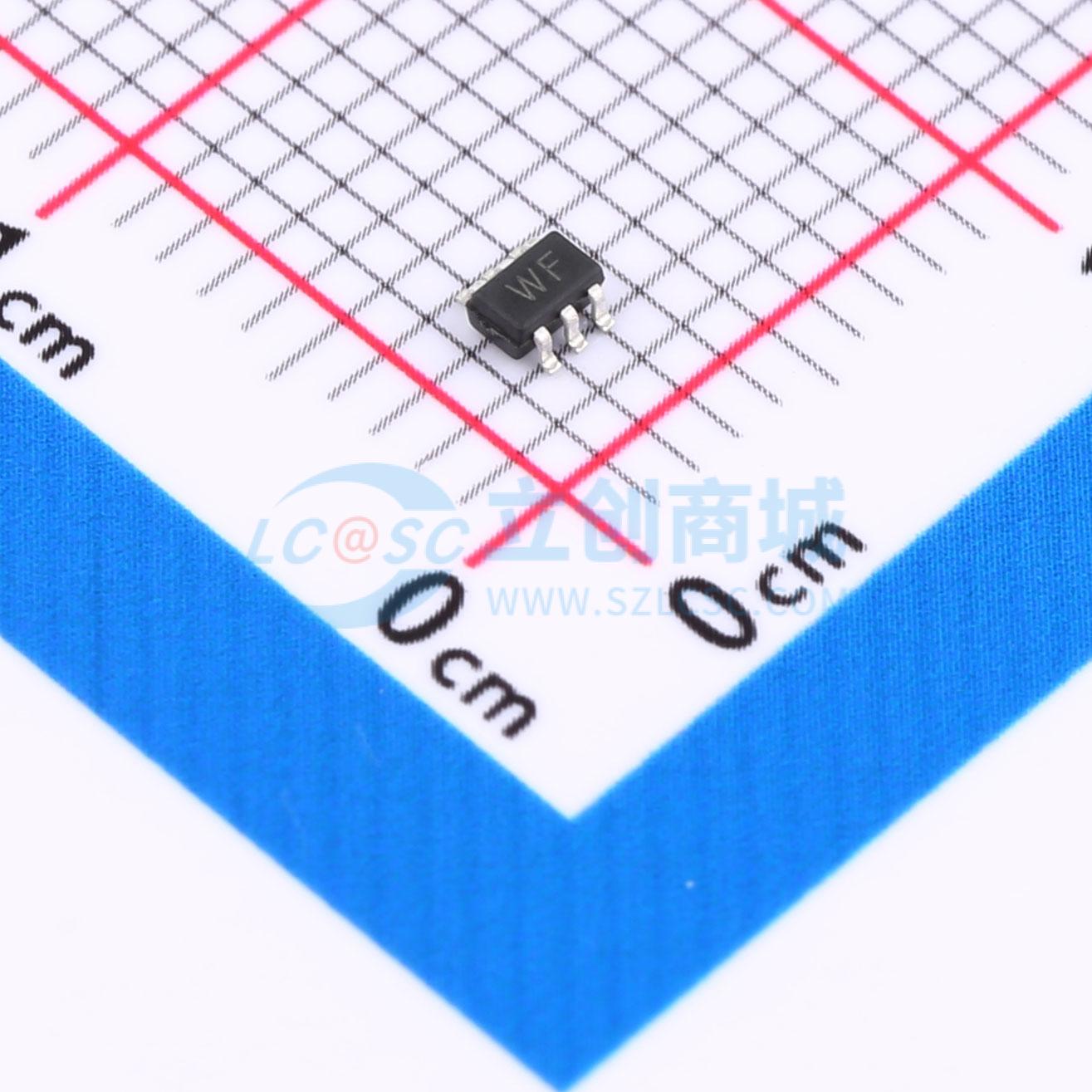

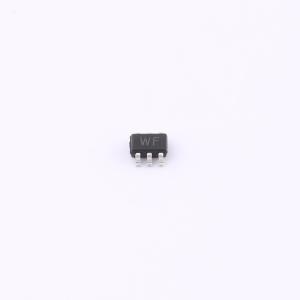

温馨提醒：图片仅供参考，商品以实物为准
SAT36A05L05
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SAT36A05L05旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。它专为电路板空间有限的应用而设计。每个器件最多可保护五条线路。它是单向器件，可用于信号极性高于地电位的线路。薄型SOT - 363封装为拥挤电路板的设计提供了灵活性。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SAT36A05L05
- 商品编号
- C523180
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 五路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
SAT36A05L05旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。它专为电路板空间有限的应用而设计。每个器件最多可保护五条线路。它是单向器件，可用于信号极性高于地电位的线路。薄型SOT - 363封装为拥挤电路板的设计提供了灵活性。
商品特性
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）空气放电15KV、接触放电8KV，采用SOT - 363表面贴装封装
- 保护五条单向线路
- 在8/20μs波形下，峰值功率耗散为100W
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 标记：WF或05C
- 通过AEC - Q101认证
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 便携式仪器
- 机顶盒（STB）
- 服务器、笔记本电脑和台式电脑
- 数码相机
