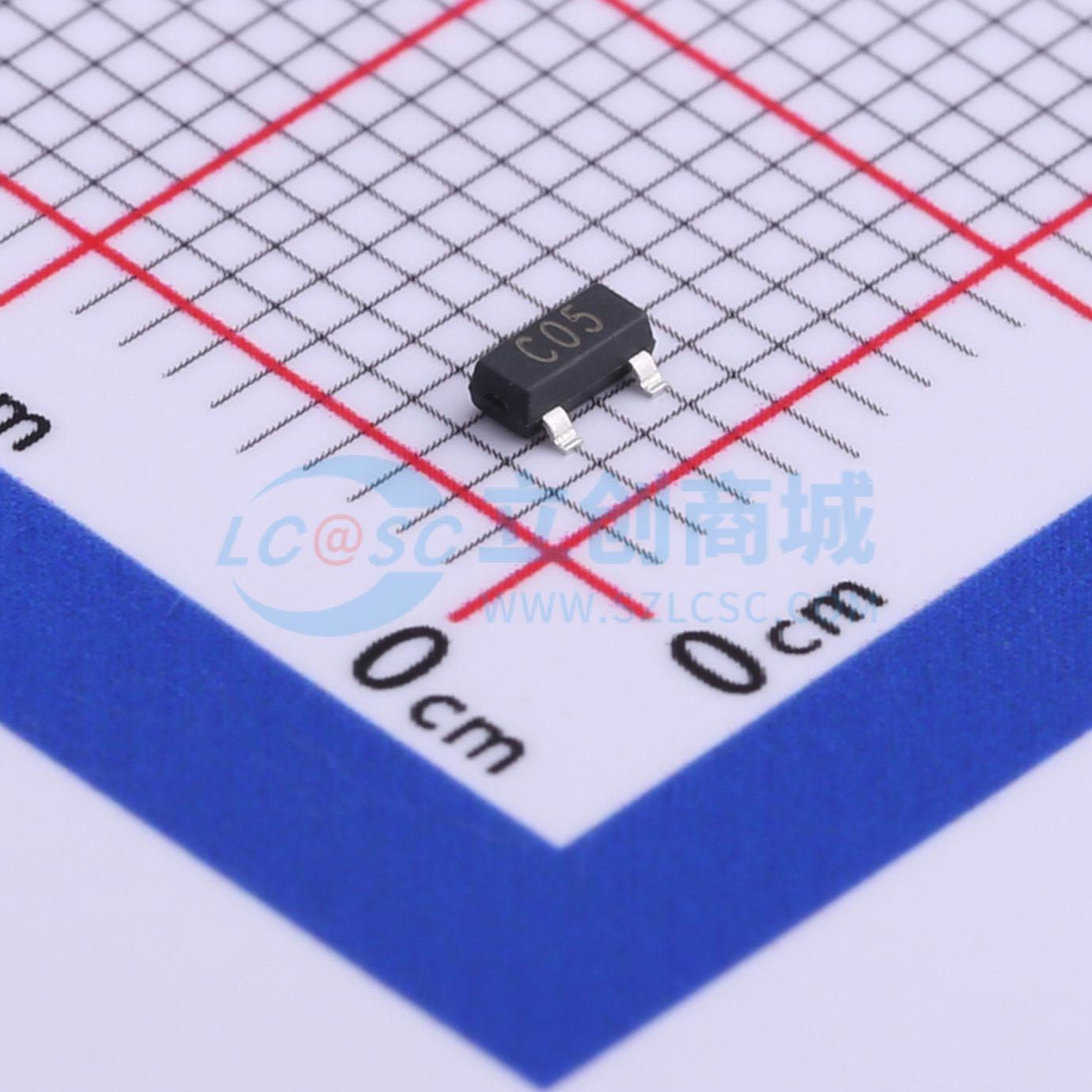

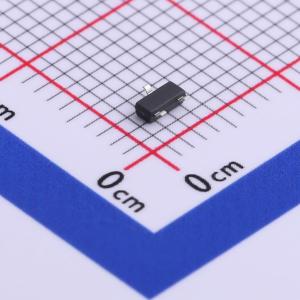

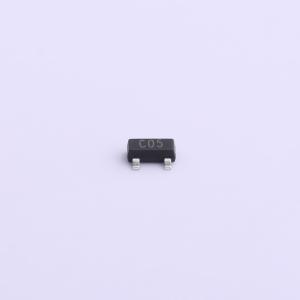

温馨提醒：图片仅供参考，商品以实物为准
SDT23C05L02
双向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SDT23CXXL02系列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。这些器件可保护多达两条线路。它们是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。它们具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压，且不会出现器件性能退化。这些器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。SOT - 23封装尺寸使其非常适合用于便携式电子设备，如RS - 422输入/输出、RS - 232输入/输出、笔记本电脑和服务器。接触放电：±30kV 空气放电：±30kV
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SDT23C05L02
- 商品编号
- C523185
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 150pF |
商品概述
SDT23CXXL02系列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闩锁效应。它们专为电路板空间有限的应用而设计。这些器件可保护多达两条线路。它们是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件。 它们具有大截面积结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压，且不会出现器件性能退化。这些器件可用于满足IEC61000 - 4 - 2标准4级的抗扰度要求。SOT - 23封装尺寸使其非常适合用于便携式电子设备，如RS - 422输入/输出、RS - 232输入/输出、笔记本电脑和服务器。 接触放电：±30kV 空气放电：±30kV
商品特性
- 符合IEC61000 - 4 - 2标准，30kV空气放电、30kV接触放电
- SOT - 23表面贴装封装
- 保护双向两条输入/输出线路
- 在8/20μs波形下峰值功率耗散为350W
- 工作电压：5V、12V、15V、24V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 通过AEC - Q101认证
应用领域
- RS - 232和RS - 422数据线
- 基于微处理器的设备
- 局域网/广域网设备
- 台式电脑和服务器
- 笔记本电脑、便携式电脑和平板电脑
- 机顶盒
- 外围设备
- 串行和并行端口
